Производитель надежных двухслойных промышленных жестких печатных плат | ФР-4 ТГ150, 1.6мм, Бессвинцовый HASL

Введение

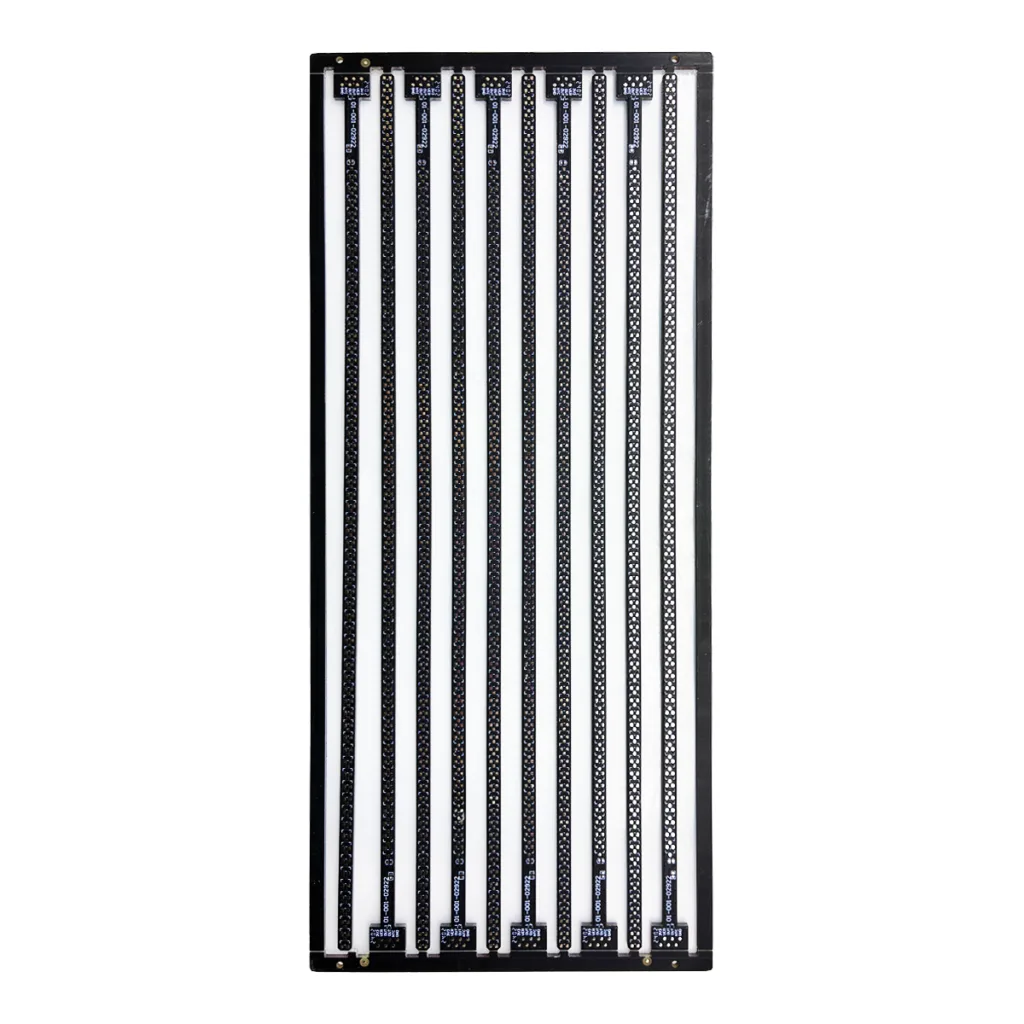

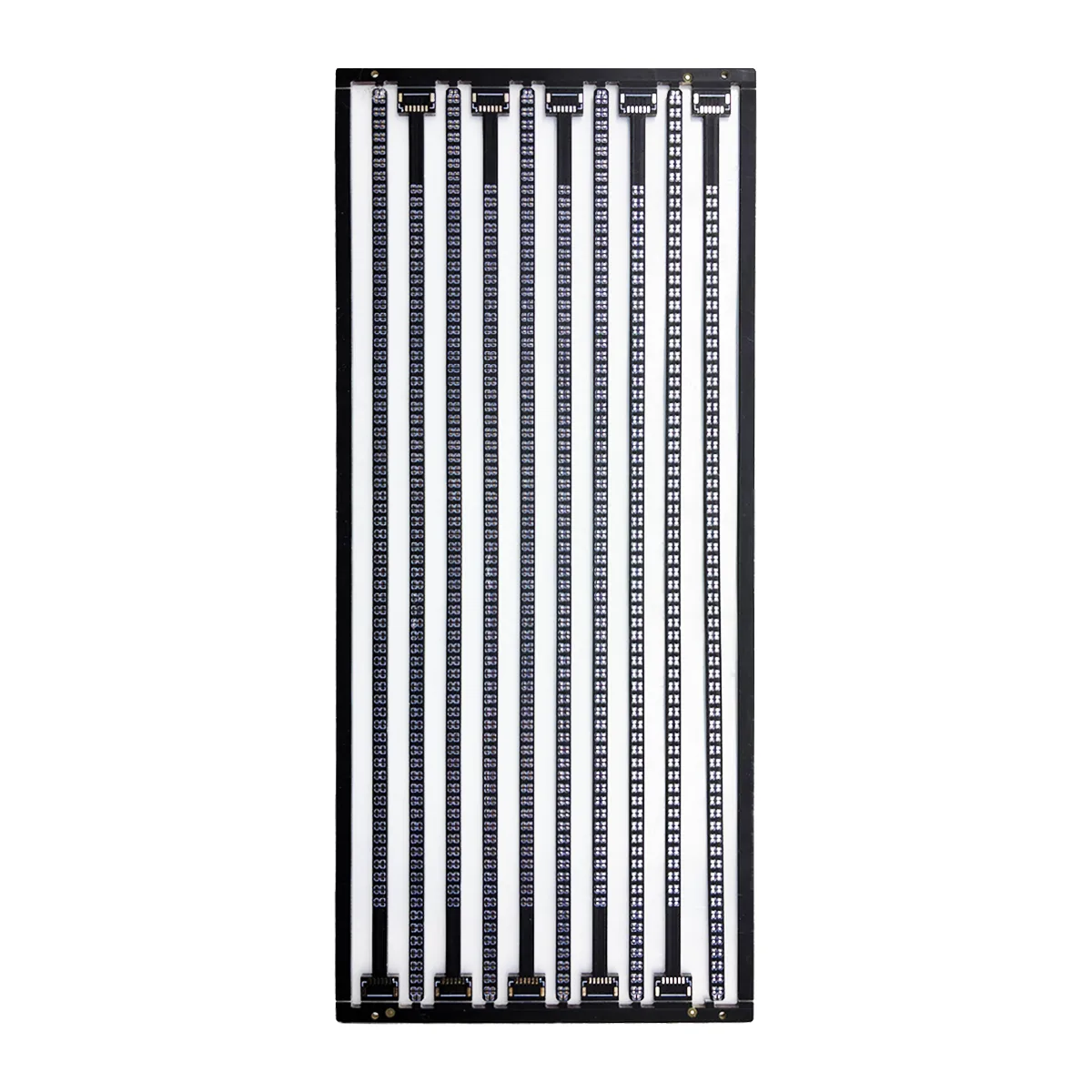

Двухслойная жесткая печатная плата UGPCB является фундаментальной, высокая надежность монтажная плата решение, разработанное для требовательных приложений. Построен на прочной основе Подложка FR-4 TG150 стандартной толщиной 1,60 мм., он обеспечивает оптимальный баланс производительности, долговечность, и экономическая эффективность. Плата оснащена надежной бессвинцовой системой выравнивания припоем горячим воздухом. (ХАСЛ) обработка поверхности, защитная черная паяльная маска, и четкие белые шелкографические надписи для идентификации..

Обзор продукта & Классификация

Эта двусторонняя печатная плата служит базовой платформой для подключения широкого спектра электроники.. С научной точки зрения он классифицируется как Жесткая печатная плата (по конструкции), а 2-Многослойная или двусторонняя плата (по количеству слоев), и рассчитан на Промышленный класс (Класс МПК 2) приложения на основе спецификации материала FR-4 TG150, что делает его пригодным для продуктов с увеличенным жизненным циклом.

Дизайн & Принцип работы

Успешная реализация требует внимания к правилам электрического и теплового проектирования.. Адекватная ширина дорожки для текущей мощности (например, 1A на ширину дорожки 10 мил для меди весом 1 унцию) и стратегическое размещение термальных рельефов имеют решающее значение. PCB функционирует как миниатюрный город.: а Подложка ФР-4 это основа, медные следы дороги несут сигналы и энергию, металлизированные сквозные отверстия являются межслойными соединителями, а паяльная маска это защитное покрытие, и шелкография обеспечивает навигацию.

Строительство, Материалы & Производительность

Симметричное расположение обеспечивает механическую стабильность.. Ключевые материалы определяют его возможности:

• Основной: Ламинат FR-4 TG150 (Тс ≥ 150°С) обеспечивает высокую термическую стойкость и стабильность.

• Медь: Стандартный 1 унция (35мкм) электроосажденная медная фольга.

• Отделка: Черная паяльная маска LPI и белая эпоксидная шелкография.

• Поверхностная отделка: Бессвинцовый HASL для превосходной паяемости.

Такое сочетание обеспечивает высокую термостойкость., превосходная электрическая изоляция, сильная механическая жесткость (от толщины 1,60 мм), и превосходная надежность паяного соединения.

Производственный процесс & Контроль качества

Наше производство следует Стандарты IPC, включая CAM-инжиниринг, прецизионное сверление, гальваника, Применение паяльной маски LPI, печать легенды, бессвинцовая обработка поверхности HASL, и электрические испытания. Каждая доска проходит 100% электрические испытания и Автоматическая оптическая проверка (АОИ) соответствовать строгим критериям качества.

Приложения

Эта универсальная печатная плата идеально подходит для:

• Промышленные системы управления: ПЛК, моторные приводы, сенсорные интерфейсы.

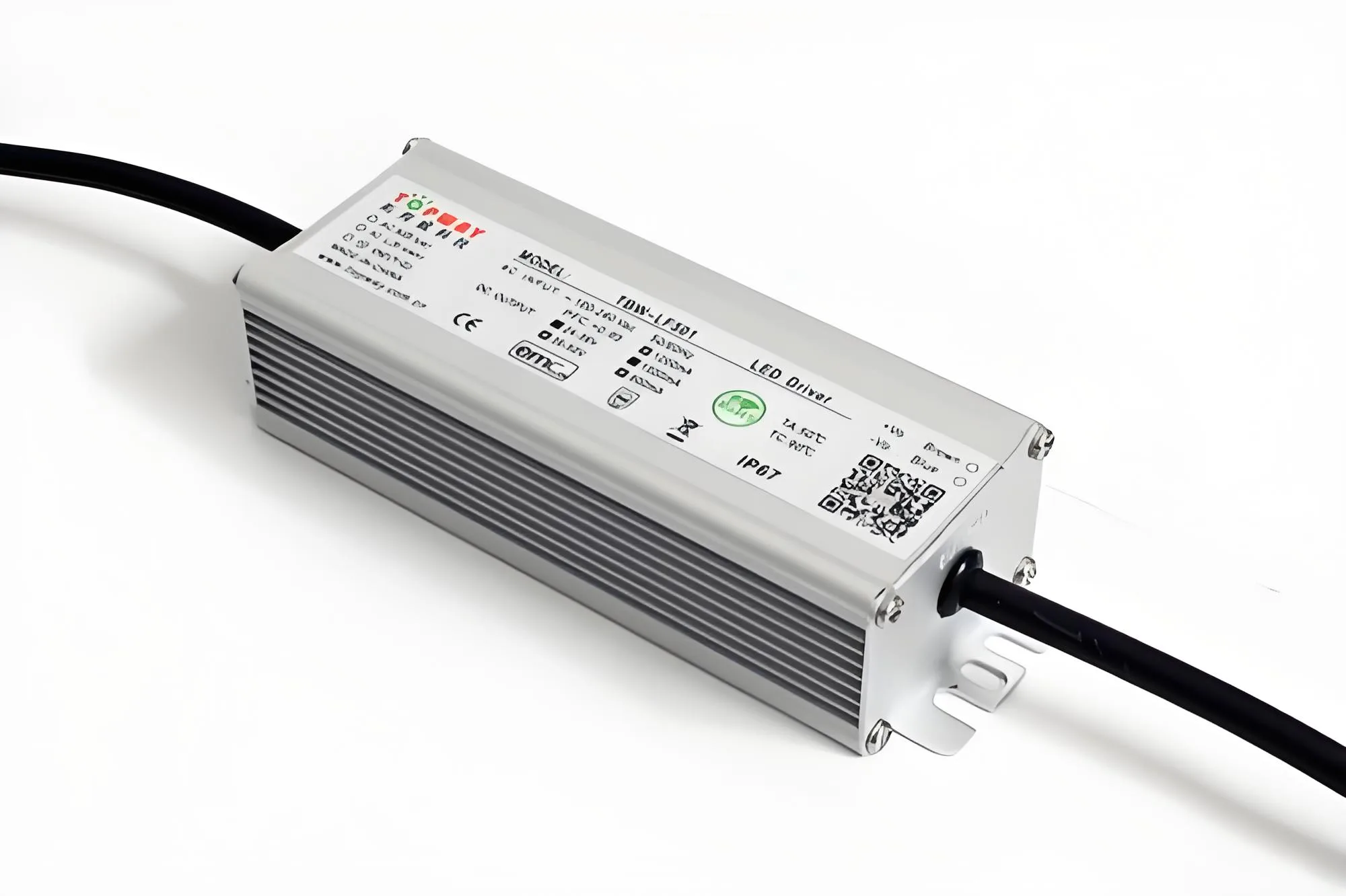

• Силовая электроника: Импульсные источники питания (ИМПС), Платы ИБП, Светодиодные драйверы.

• Автомобильная промышленность & Бытовая электроника: Вспомогательные модули управления, аудио усилители, контроллеры устройства.

Таблица основных характеристик
