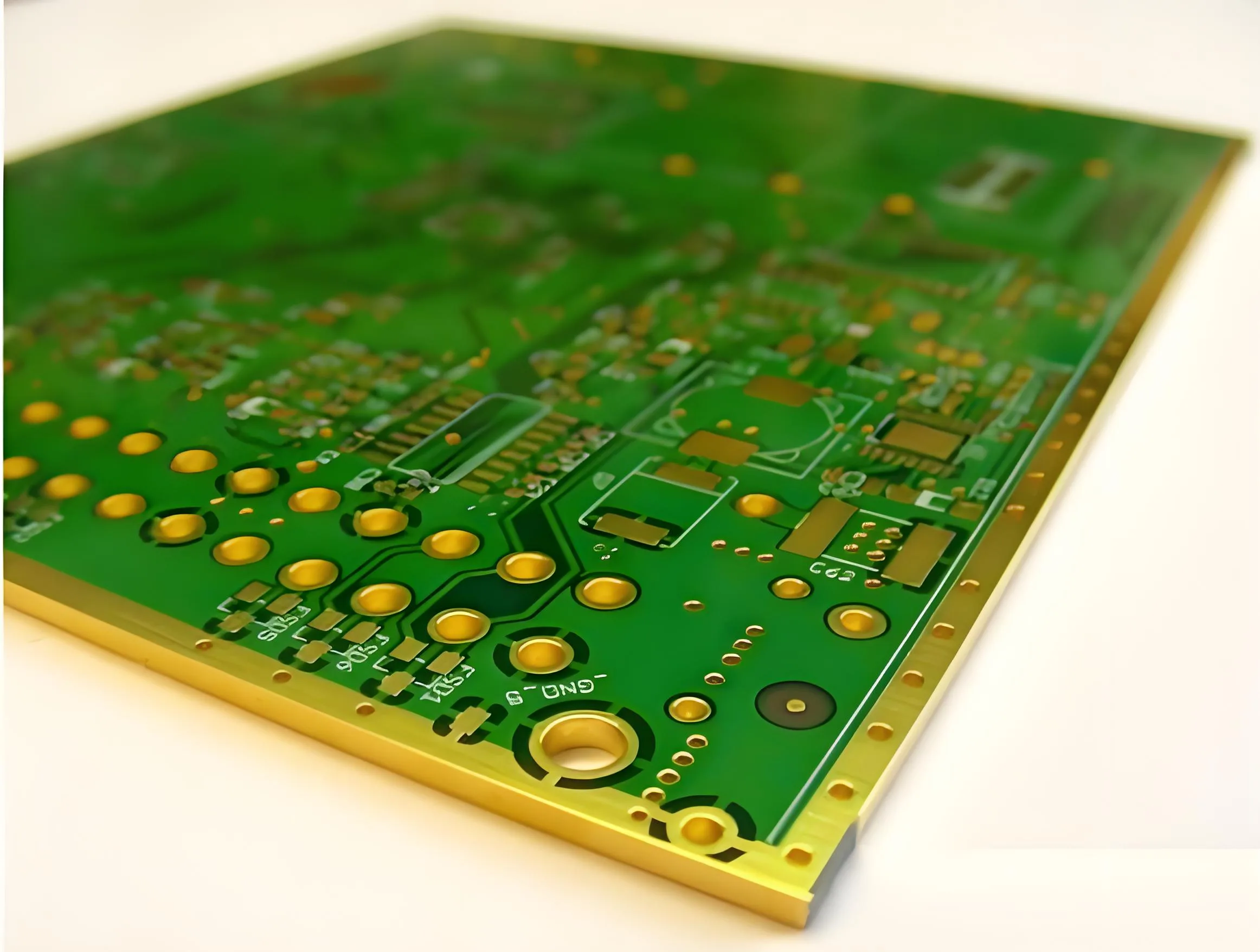

Introduction à la station de communication 18Layers PCB Station
Le PCB de la station de base de communication à 18 couches est un composant sophistiqué et performant. circuit imprimé conçu spécifiquement pour être utilisé dans les stations de base de communication. Ce PCB offre une durabilité exceptionnelle, fiabilité, et efficacité, ce qui en fait un choix idéal pour les applications d'infrastructure de communication critiques.
Principales caractéristiques et spécifications
Matériel
- Matériel: Le PCB est fabriqué à partir de Panasonic M6, un matériau de haute qualité connu pour ses excellentes propriétés électriques et sa stabilité thermique. Cela garantit que le PCB peut résister à des conditions environnementales difficiles et maintenir des performances optimales..
Couches et épaisseur de cuivre
- Calques: Avec 18 couches, ce PCB offre un espace étendu pour les conceptions de circuits complexes requises dans les systèmes de communication avancés.
- Épaisseur du cuivre: L'épaisseur du cuivre varie de 0.5 à 1 once, permettant une transmission robuste du signal et une distribution de puissance à tous les niveaux.
Dimensions and Surface Treatment
- Épaisseur finie: Le PCB a une épaisseur finie de 2,0 mm, which provides structural integrity and mechanical strength.
- Traitement de surface: It features an immersion gold surface treatment. This not only enhances the aesthetic appeal but also improves solderability, résistance à la corrosion, and contact reliability.
Precision Design
- Trace / espace: Featuring precise trace/space measurements of 4mil/4mil (0.1Mm / 0,1 mm), this PCB ensures high-density interconnectivity with minimal crosstalk and signal loss.
- Trou minimum: La taille minimale du trou est de 0,2 mm (8mil), enabling fine-pitch components and high-density layouts.
Processus spéciaux
- Processus spécial: The PCB incorporates a metal edging process, which adds extra strength and protection to the edges, enhancing the overall durability and lifespan of the board.
Applications
The 18Layers Communication Base Station PCB is primarily used in communication base station applications where high reliability and performance are crucial. Ceux-ci incluent:

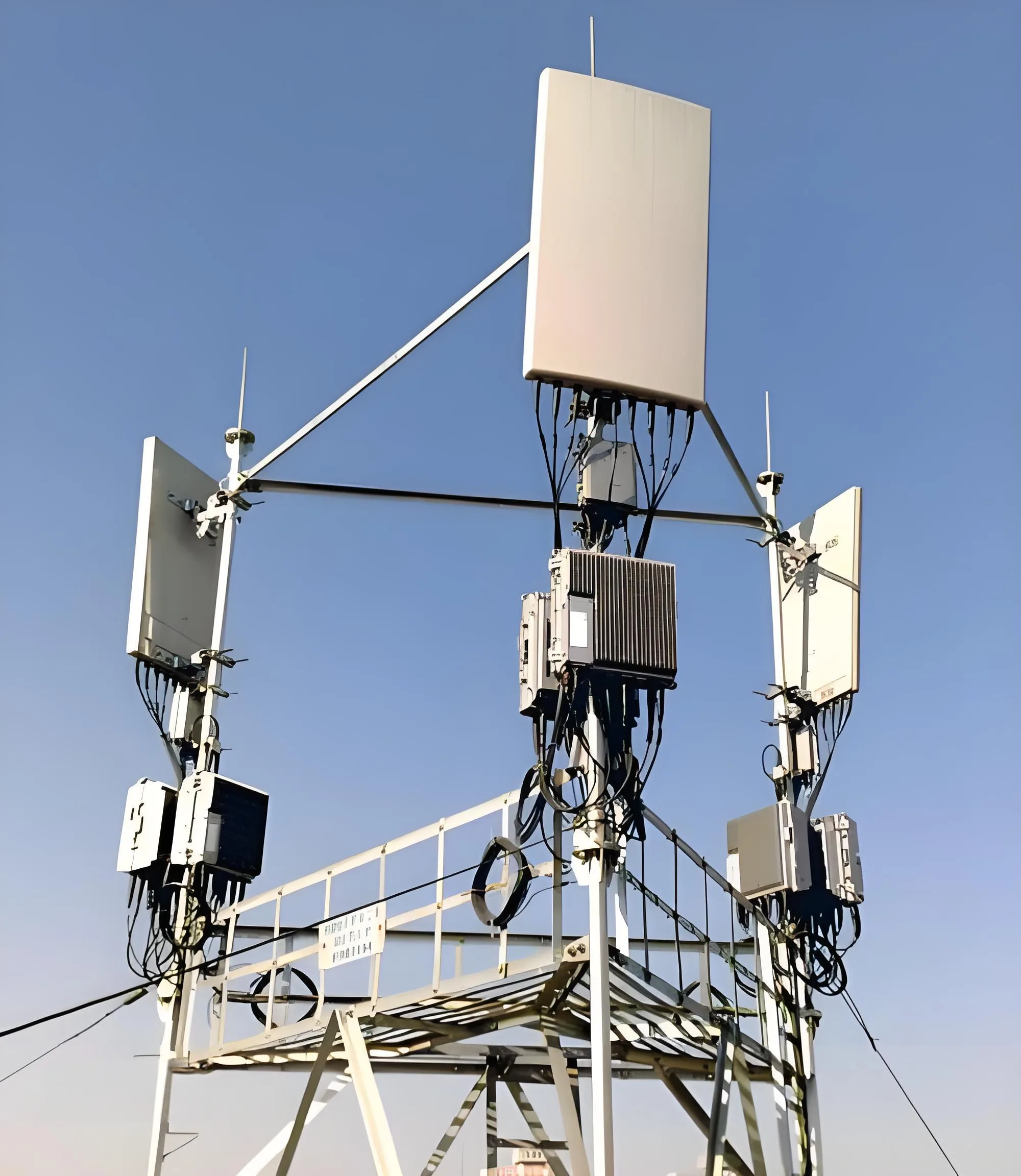

- Stations de base du réseau mobile
- Radiofréquence (RF) émetteurs-récepteurs
- Systèmes de communication par micro-ondes
- Périphériques de mise en réseau du centre de données
Processus de production
Le processus de fabrication du PCB de la station de base de communication à 18 couches implique plusieurs étapes méticuleuses pour garantir les normes de qualité les plus élevées.:
- Sélection des matériaux: Panasonic M6 de haute qualité matériel est sélectionné pour ses propriétés électriques supérieures et sa durabilité.
- Empilement de calques: Le 18 les couches sont soigneusement empilées et liées ensemble à l'aide de techniques de stratification avancées.
- Gravure et perçage: Les processus de gravure et de perçage de précision créent les modèles de circuits et les trous complexes nécessaires au placement des composants..
- Application de placage et de masque de soudure: Le placage à l'or par immersion et l'application du masque de soudure fournissent le traitement de surface final, assurant une excellente conductivité et une protection contre les facteurs environnementaux.
- Contrôle de qualité: Chaque PCB est soumis à des tests et à une inspection rigoureux pour répondre à des critères de qualité stricts avant d'être emballé pour l'expédition..
Conclusion
Le PCB de station de base de communication à 18 couches est un produit hautement spécialisé conçu pour répondre aux exigences exigeantes des infrastructures de communication modernes.. Ses matériaux avancés, conception de précision, et des processus de fabrication rigoureux en font un choix fiable pour tout système de communication haute performance. Que vous construisiez des stations de base de réseau mobile ou des équipements de centre de données, ce PCB offre une fiabilité et des performances inégalées.
