Applications:
Automobile, Fond de panier, RF/micro-ondes, Informatique haut de gamme
Intégrité du signal, Médical, Militaire, Appareils mobiles/combinés sans fil
Chemin de fer, Serveurs, Commutateurs/Routeur, Gestion thermique, Infrastructure sans fil

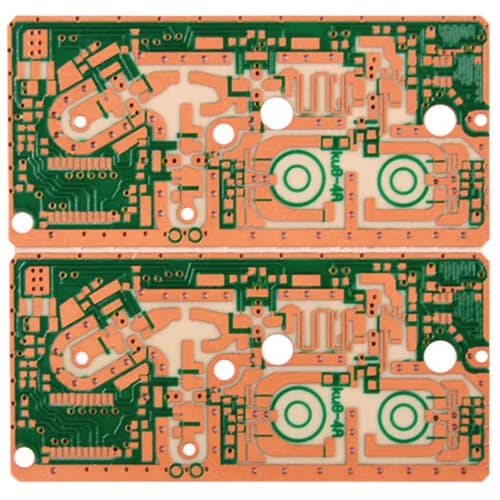

Que signifie Isola PCB?
Ce type de circuit imprimé est complexe et fabriqué à partir de stratifiés hautes performances. Il contient des composants en résine conçus pour répondre à des exigences de performance exigeantes.
Ce type de PCB est utilisé dans la plupart des appareils électroniques tels que les équipements aérospatiaux et l'électronique grand public haut de gamme..
Types de matériaux utilisés dans les PCB Isola
Certains matériaux sont utilisés pour fabriquer les PCB Isola. Certains d'entre eux incluent:
Préimprégné
Ce terme est associé à l'industrie des PCB. Ceci s'appelle “préampe”. Il s'agit d'un matériau diélectrique qui fournit une isolation électrique, ainsi que d'autres fonctions importantes. Il est fait d'un tissu en fibre de verre infusé d'une résine à formule unique.
Cette résine combine différentes thermiques, électrique, et propriétés physiques avec le préimprégné. Ceci est important pour le bon fonctionnement du PCB Isola.
Stratifié plaqué cuivre
Cela comprend un stratifié préimprégné avec une fine couche de feuille de cuivre aux deux extrémités. Cette stratification est obtenue en comprimant une ou plusieurs couches de cuivre et de préimprégné ensemble sous une chaleur extrême., pression, et conditions de vide.
Construction de PCB Isola multicouches
Les préimprégnés et les CCL sont utilisés pour fabriquer des PCB Isola multicouches à travers des opérations complexes impliquant plusieurs processus souvent répétés..
La surface en cuivre du stratifié est gravée. Il s'agit de produire des circuits électroniques. Suivant, les stratifiés sont assemblés en insérant une ou plusieurs couches de préimprégné entre chaque stratifié gravé pour former une structure multicouche.
Ensuite, la galvanoplastie et le perçage forment des interconnexions électriques entre les couches du PCB.. Le PCB Isola résultant est un gadget d'interconnexion où sont montés des semi-conducteurs et d'autres composants..
Applications de circuits imprimés isolés
Les stratifiés et préimprégnés d'Isola PCB sont utilisés dans différents appareils et appareils électroniques avancés, y compris:
Applications aérospatiales
Applications électroniques militaires
Applications d'équipement industriel
Electronique grand public haut de gamme
Réseaux et autres équipements de communication
Applications automobiles
Applications de dispositifs médicaux
Quels matériaux sont utilisés dans le système de résine des PCB Isola?
Les PCB Isola utilisent des préimprégnés sans flux, qui sont à base de polyimides et conviennent aux applications PCB nécessitant des températures élevées.
Ils utilisent un système de résine ignifuge polyimide, ce qui est idéal pour les applications qui nécessitent des performances et des propriétés thermiques supérieures. Les préimprégnés d'Isola utilisent un mélange de résines polyimide et thermoplastiques qui peuvent être entièrement durcies sans utiliser de méthylène dianiline. (MDA).
Il en résulte un polymère avec une Tg élevée, sans les problèmes de fragilité et de faible force d’adhérence initiale. Par conséquent, le système de résine des PCB Isola est de loin supérieur à la structure de résine des polyimides thermodurcis traditionnels.
Caractéristiques des préimprégnés Isola
Voici quelques-unes des principales caractéristiques des matériaux Isola PCB:
Maintient la force de liaison à des températures élevées
Disponible en options sans halogène
Performance thermique supérieure
Réduit le délaminage dû à l’usinage
Améliore la transformabilité grâce à une fragilité réduite
Longue durée de vie du système de résine
