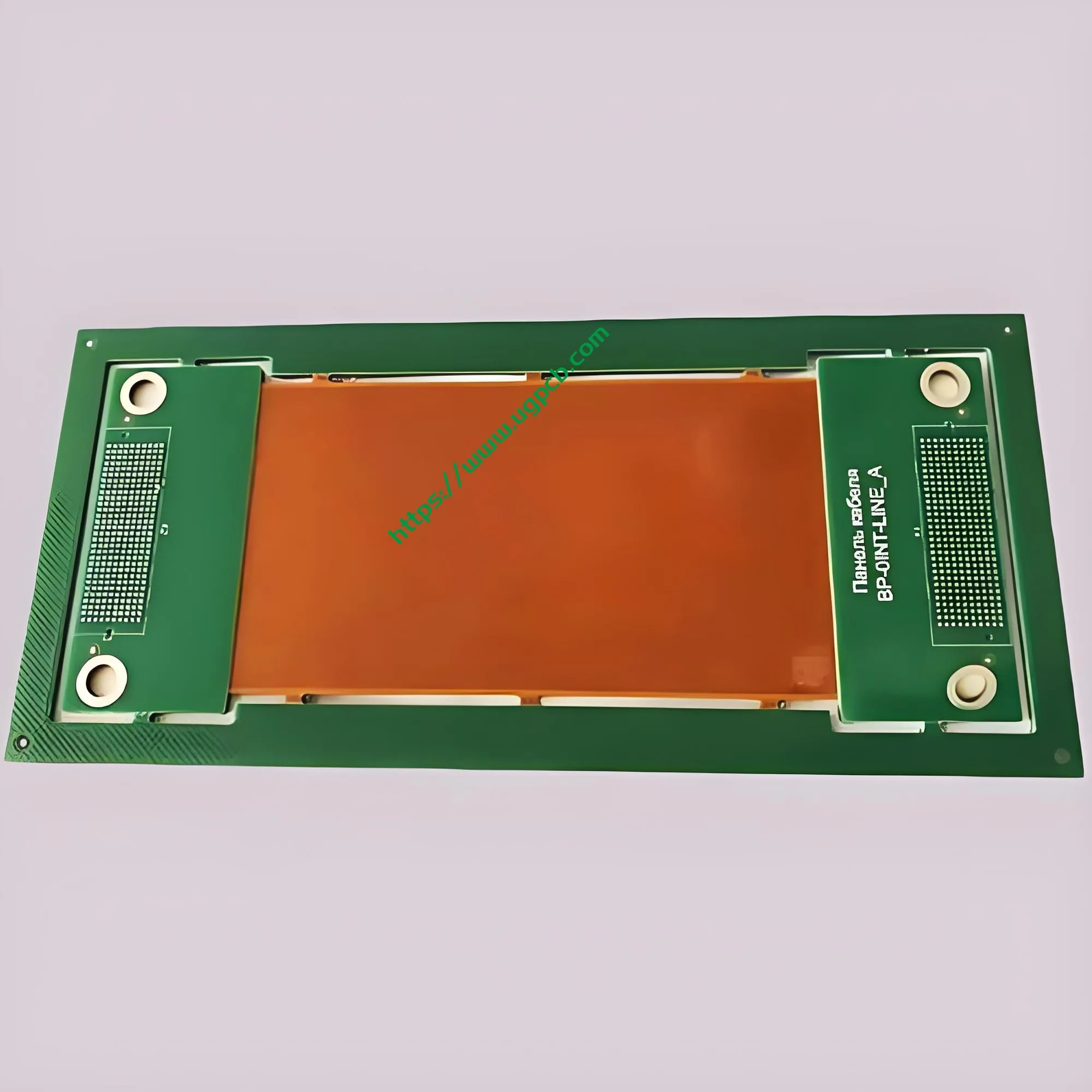

1.UGPCB 4-lagige Starr-Flex-Leiterplatte mit hohem Tg Produktübersicht: Hochzuverlässige Interkonnektivität neu definiert

Im modernen High-End-Elektronikdesign, traditionell starr Leiterplatten (Leiterplatten) sind oft durch Platz und Formfaktor begrenzt, während flexible Leiterplatten (FPCs) Möglicherweise fehlt es an mechanischer Unterstützung. Starr-Flex-Leiterplatte Technologie, ein innovativer Leiterplattenherstellung Lösung, vereint perfekt die Stabilität starrer Platinen mit der Biegsamkeit flexibler Schaltungen. UGPCB 4-Schicht-Starrflex-Leiterplatte mit hoher Tg, mit seiner präzisen Laminierungsstruktur, überlegene Materialauswahl, und anspruchsvolles Oberflächenfinish, gilt als Ideal PCB-Lösung für komplexe räumliche 3D-Layouts und raue Betriebsumgebungen.

2. Wissenschaftliche Klassifikation & Kernparameter

• Wissenschaftliche Klassifikation: Pro IPC -Standards und Industrienormen, Dieses Produkt ist genau als klassifiziert 4-Starrflexible Leiterplatte mit hoher thermischer Zuverlässigkeit.

• Kernparameter:

  • Schichtaufbau: 4 Schichten (4L Starr-Flex-Leiterplatte)

  • Brettdicke: 1.60mm (in starren Bereichen, einschließlich Dielektrika und Kupfer)

  • Grundmaterial: Panasonic RF-777 (35/50µm Kupfer)

  • Oberflächenbeschaffung: ZUSTIMMEN (Elektrololes Nickel -Eintauchgold) 3M” + Selektiv galvanisiertes Hartgold 30µ”

  • Abmessungen: 126mm * 80mm

3. Design-Grundlagen & Strukturanalyse

Erfolgreich Starr-Flex-PCB-Design ist kritisch. Dieses Produkt wurde unter Berücksichtigung dieser Schlüsselpunkte entwickelt:

1. Design der Übergangszone von starr zu flexibel: Biegebereiche werden akribisch simuliert, Vermeiden Sie rechte und spitze Winkel. Um Spannungskonzentrationspunkte zu eliminieren, werden sanft geschwungene Leiterbahnen implementiert, ein Eckpfeiler von Hochzuverlässiges PCB-Design.

2. Stapelsymmetrie: Starre Abschnitte verwenden einen symmetrischen Laminierungsstapel (z.B., Kupfer-Dielektrikum-Kern-Dielektrikum-Kupfer) um ein Verziehen bei thermischer Belastung zu verhindern.

3. Materialkompatibilität: Das ausgewählte Panasonic RF-777-Material verfügt über entsprechende Wärmeausdehnungskoeffizienten (CTE) sowohl in starren als auch in flexiblen Zonen, sorgt für eine stabile Verbindung an den Schnittstellen.

Strukturelles Merkmal: Das Board besteht aus der Laminierung zweier starrer Außenabschnitte mit einer mehrschichtigen Struktur, die flexible Innenschichten enthält, Ermöglicht die elektrische Verbindung im dreidimensionalen Raum.

Bildvorschlag 2: Ein detailliertes Querschnittsdiagramm des Schichtenaufbaus der Platine, deutliche Kennzeichnung starrer Bereiche, Flexbereiche, Materialien, und Dicken.
Alles nehmen: Querschnittsdiagramm eines 4-lagigen Rigid-Flex-PCB-Aufbaus, zeigt die Integration von starren FR-4- und flexiblen Polyimidmaterialien.

4. Materialien & Leistung

• Kernmaterial: Panasonic RF-777. Hierbei handelt es sich um ein Hochleistungslaminat, das speziell dafür optimiert wurde Starr-Flex-Leiterplattenfertigung.

  • Hohe Glasübergangstemperatur (Tg): Bietet hervorragende thermische Stabilität, Aufrechterhaltung der mechanischen und elektrischen Eigenschaften beim Hochtemperaturlöten (z.B., bleifreies Reflow) und in Betriebsumgebungen mit hohen Temperaturen.

  • Niedriger DK (Dielektrizitätskonstante) & Df (Dissipationsfaktor): Gewährleistet die Signalintegrität für Hochfrequenz-Leiterplatte Anwendungen.

  • Überragende Dimensionsstabilität & Chemischer Widerstand: Garantiert langfristige Zuverlässigkeit.

• Oberflächenbeschaffung: ENIG 3µ” + Galvanisiertes Hartgold 30µ”. Diese Kombination ist ein wesentliches Unterscheidungsmerkmal.

  • ZUSTIMMEN: Bietet eine Wohnung, hochlötbare Oberflächenbeschaffenheit auf der gesamten Platine, Geeignet für die Montage von Fine-Pitch-Komponenten.

  • Galvanisiertes Hartgold: Wird selektiv auf die Finger des Steckers oder auf Bereiche aufgetragen, die häufigem Einsetzen/Herausziehen oder Reibung ausgesetzt sind, die 30µ” Die Hartgoldschicht erhöht die Verschleißfestigkeit erheblich, Oxidationsbeständigkeit, und Kontaktsicherheit, Verlängerung des Steckverbinderlebenszyklus.

5. Ablauf des Herstellungsprozesses

UGPCB beschäftigt branchenführende PCB-Produktionsprozesse Qualität zu gewährleisten:

1. Laser & Mechanisches Bohren: Hochpräzises Bohren für unterschiedliche Lochgrößenanforderungen.

2. Lochmetallisierung & Überzug: Gewährleistet die Konnektivität zwischen den Schichten.

3. Musterung & Radierung: Bildet präzise Schaltkreismuster.

4. Laminierung & Drücken: Verbindet starre und flexible Schichten unter hoher Hitze und hohem Druck präzise zu einer Einheit – das technische Herzstück von Starrflex-Leiterplattenbearbeitung.

5. Oberflächenbearbeitung: Sequentielle Anwendung von ENIG und selektiver Hartvergoldung.

6. Konturrouting & Testen: Endgültiger Entwurf durch CNC- und Laserfräsen erstellt, gefolgt von AOI (Automatisierte optische Inspektion), elektrische Prüfung, und Flex-Cycle-Zuverlässigkeitstests.

Bildvorschlag 3: Ein Bild einer modernen PCB-Produktionslinie, mit Schwerpunkt auf einer Laminierpresse oder einer AOI-Inspektionsstation.
Alles nehmen: Die moderne Rigid-Flex-Leiterplatten-Produktionslinie von UGPCB verfügt über hochpräzise Laminier- und Inspektionsgeräte zur Qualitätssicherung.

6. Schlüsselvorteile & Produktmerkmale

• 3D Designfreiheit: Löst komplexe räumliche Layout-Herausforderungen, reduziert Anschlüsse und Verkabelung, und erhöht die Systemzuverlässigkeit.

• Außergewöhnlich mechanisch & Elektrische Leistung: Hochfeste Flexverbindungen halten Tausenden dynamischen Biegezyklen stand; Verkürzte Signalwege reduzieren Verluste.

• Hohe Zuverlässigkeitsgarantie: Das Material mit hoher Tg und die doppelte Oberflächenveredelung sorgen für einen stabilen Langzeitbetrieb in rauen Umgebungen (hohe Temperatur, Luftfeuchtigkeit, Vibration).

• Gewicht & Größenreduzierung: Trägt zur allgemeinen Geräteminiaturisierung und zum Leichtbau bei.

7. Typische Anwendungen

Das 4-Layer Starr-Flex-Leiterplatte ist das bevorzugte PCB-Komponente für anspruchsvolle Branchen:

• Industriell & Kfz -Elektronik: Vibrationsfeste Verbindungen in Steuerungssystemen, Kfz-Sensoren, und Motorsteuergeräte (ABDECKUNG).

• Medizinprodukte: Endoskope, tragbare Monitore, Hörgeräte – Geräte, die Präzision erfordern, zuverlässig, und biegsame Verbindungen.

• Luft- und Raumfahrt & Verteidigung: Avionik und Militärelektronik waren wichtig, Raum, und Zuverlässigkeit stehen im Vordergrund.

• High-End-Verbraucherelektronik: Kameramodulanschlüsse in Smartphones, Scharnierverbindungen in Wearables, fortschrittliche Digitalkameras.

8. Warum wählen Sie UGPCB??

Als Profi Leiterplattenhersteller, UGPCB ist spezialisiert auf Starr-Flex-Leiterplatte Technologie, bietet umfassende Funktionen von Unterstützung beim PCB-Design und Präzision Leiterplattenfertigung zu streng PCB-Tests. Wir verpflichten uns dazu:

• Kompetente technische Unterstützung: Frei PCB-Design für die Fertigung Beratung für Ihr Projekt.

• Konsistent, Zuverlässige Qualität: Jedes Board wird strengen Zuverlässigkeitstests unterzogen.

• Wettbewerbsfähige Preise & Lieferzeiten: Eine optimierte Lieferkette und ein optimiertes Produktionsmanagement liefern einen hohen Mehrwert PCB-Lösungen.

Kontaktieren Sie UGPCB noch heute für eine kostenlose Prototypenbewertung und ein kostenloses Angebot. Lassen Sie unseren Profi Leiterplattenherstellung Services bringen Ihr innovatives Produkt zum Markterfolg.
