Semi-Flex-Leiterplatte | 8-Schicht 180°-Biegung | FR-4 Starr-Flex-Alternative - UGPCB

Starr-Flex-Leiterplatte/

UGPCB Semi-Flex-Leiterplatte: Eine kostengünstige Alternative zu Starr-Flex, Kosten senken durch 50%

Schichten: 8L (15219)

Anwendung: Automobilanwendungen

Anwendung - Kunde

Leitfähige Schichten in der Flexzone: 2

Kupferschicht in der Flexzone: 180, 10 mal der Maximalwert (bidirektionales Biegen)

Biegewinkel

Biegebreite: 30 mm ± 0.2 mm

Verbleibende Dicke: Max. 0.28 mm

Laminierungstyp: IT-158

Lötmaske in der Flexzone: PSR-9000 FLX501

Tintentyp in der Flexzone

PP-Typ und Struktur in der Flexzone: 1027

Paketpostkategorie und -struktur

  • Produktdetails

Produktübersicht: Wenn starre Boards es lernen “Biegen”

Moderne elektronische Produkte erfordern kleinere Größen und mehr Funktionen. Konstrukteure stehen vor einer zentralen Herausforderung: Unterbringung weiterer Schaltungsfunktionen auf begrenztem Raum. Traditionell starr Leiterplatten sind flach und unflexibel. Teure flexible Leiterplatten lösen dieses Problem, erhöhen jedoch die Materialkosten und die Montagekomplexität.

UGPCB stellt vor Semi-Flex-Leiterplatte (Halbflexible Leiterplatte) um dieses Problem direkt zu lösen. It uses standard rigid FR-4 materials. Through precise controlled depth milling, specific areas of the board become bendable. This is not just a technical step forward. It is a cost revolution. You get the installation flexibility of rigid-flex boards at a cost closer to standard rigid boards.

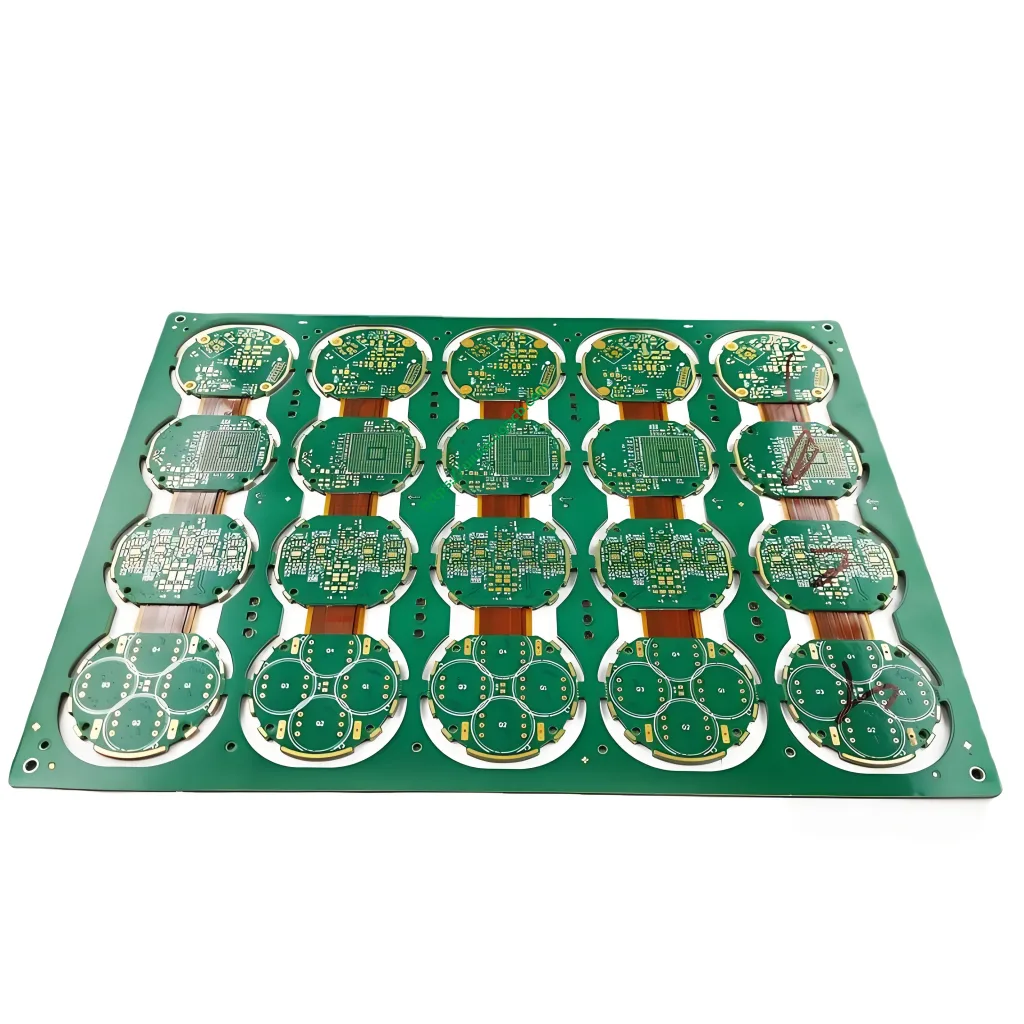

UGPCB Semi-Flex-Leiterplatte

What is a Semi-Flex PCB? More Than a One-Time Bend

A Semi-Flex PCB is also known as aflex-to-install” Planke. It is not a traditional flexible circuit. Stattdessen, es ist ein hybrid structure .

By definition, a Semi-Flex PCB starts as a standard rigid multilayer board. Using Controlled Depth Routing (CDR) , the FR-4 material in the bending area is thinned precisely. The remaining thickness is typically 0.2mm to 0.3mm. This thin section allows for limited, static bending. This bending usually happens only during installation, reparieren, or rework. It is a one-time bend oder flex-to-install Anwendung.

Struktur und Prinzip der halbflexiblen Leiterplatte

Kernparameter: Die präzise 8-Lagen-Lösung von UGPCB

UGPCB hat diesen Semi-Flex-PCB-Aufbau für anspruchsvolle Automobilelektronik entwickelt. Jeder Datenpunkt gewährleistet Zuverlässigkeit.

Parameter Spezifikation Technischer Einblick
Schichtzahl 8L (15219) Ein Komplex mehrschichtiges Design für eine hohe Verkabelungsdichte und starke Signalintegrität.
Leitfähige Schicht des Biegeabschnitts 2 Schichten Zwei Kupferschichten innerhalb des dünnen 0,28-mm-Biegebereichs. Dies bietet eine große Routingfreiheit.
Biegewinkel 180°, bidirektional Unterstützt extremes 180-Grad-Falten in beide Richtungen. Dies bietet eine hervorragende Anpassungsfähigkeit bei der Installation.
Verbleibende Dicke Max: 0.28mm Präzises, kontrolliertes Tiefenfräsen erreicht 0,28 mm. Dies ist ein entscheidender Wert für zuverlässige Biegung und Festigkeit.
Laminattyp IT-158 Ein hoher Tg, Hochzuverlässiges Laminat sorgt für Stabilität beim bleifreien Löten und Hochtemperaturbetrieb.
Biegebereich PP-Typ 1027 Ultradünnes Glasgewebe-Prepreg. Es sorgt für Isolierung und bietet eine hervorragende Biegeflexibilität.
Biegebereich-Lötmaske PSR-9000 FLX501 Eine spezielle flexible Lötstoppmaske. Es ersetzt spröde Standardtinte und verhindert Risse beim Biegen.

Design-Grundlagen & Arbeitsprinzip: Die Kunst der Subtraktion

Arbeitsprinzip

Das Funktionsprinzip einer Semi-Flex-Leiterplatte ist elegant einfach. Es beruht auf der Physik. Durch das kontrollierte Tiefenfräsen wird die FR-4-Dicke in einem bestimmten Bereich erheblich reduziert. Wenn Kraft ausgeübt wird, Dieser verdünnte FR-4-Abschnitt verformt sich elastisch, die Biegung erzeugen .

Biegefähigkeit halbflexibler Leiterplatten

Drei goldene Designregeln

  1. Kontrollierte Tiefenfräsgenauigkeit: Dies ist der Kern der Semi-Flex-Technologie. Die verbleibende Dicke (wie UGPCB‘s 0,28 mm) muss präzise sein. Zu dick, und das Brett wird sich nicht verbiegen oder reißen. Zu dünn, und es verliert an mechanischer Festigkeit. Es werden hochpräzise Z-Achsen-gesteuerte Tiefenfräsmaschinen benötigt .

  2. Biegebereichslayout: Das Design muss a folgen “statische Biegung” Prinzip. Für den besten Biegeradius sollte die Biegelinie senkrecht zur Glasfaserwebrichtung verlaufen .

  3. Stressabbau: Wo der Biegebereich auf den starren Bereich trifft, Spuren müssen abgerundete oder tropfenförmige Formen verwenden. Vermeiden Sie 90-Grad-Winkel, um zu verhindern, dass das Kupfer beim Biegen reißt. Halten Sie Komponenten mindestens 1 mm von der Biegezone entfernt .

Anwendungen & Einstufung: Ideal für statisches Biegen

Wissenschaftliche Klassifikation

  • Nach Technologie: Es gehört dazu 3D Leiterplatte Lösungen. Es dient als wirtschaftliche Alternative zu herkömmlichen Starrflex-Boards.

  • Nach Nutzung: It is a Statische Flex-Leiterplatte. Dies unterscheidet sich von dynamischen Flexboards, die für Millionen von Flexzyklen ausgelegt sind .

Hauptanwendungen

UGPCB Semi-Flex-Leiterplatten sind ideal für diese anspruchsvollen Umgebungen:

  • Kfz -Elektronik (Vom Kunden angegeben) : Ideal für Kombiinstrumente, Infotainment-Backplanes, und Getriebesteuermodule. Die engen Räume in Fahrzeugen profitieren von der Fähigkeit von Semi-Flex, sich an unregelmäßige Formen anzupassen .

  • Industrielle Steuerung: Wird in Roboter-E/A-Modulen und Wechselrichtern verwendet. Es kann Kabel und Stecker ersetzen, Verbesserung der Vibrationsfestigkeit.

  • Medizinprodukte: Wird in kompakten Handgeräten und Hörgeräten verwendet. Seine Biegung ermöglicht eine sehr enge interne Stapelung.

Leistung, Materialien & Struktur: Das Geheimnis der Steifigkeit und Flexibilität

Materialdetails

  • Laminieren (IT-158) : Dies ist ein FR-4 mit hoher Hitzebeständigkeit. Seine hohe Glasübergangstemperatur sorgt für stabile Abmessungen und elektrische Leistung nach dem Biegen und beim Reflow-Löten.

  • Prepreg (1027) : Der 1027 Code weist auf ein extrem dünnes Glasgewebe hin. Wenn laminiert, es entsteht eine sehr dünne dielektrische Schicht. Dies ist der Schlüssel zum Erreichen von zwei Kupferschichten innerhalb einer Gesamtbiegedicke von 0,28 mm .

  • Flexible Lötmaske (PSR-9000 FLX501) : Standard-Lötmasken brechen beim Biegen wie Glas. Das FLX501 ist ein Harz für flexible Schaltkreise. Es bietet eine hervorragende Dehnung. Es umschließt die Schaltkreise im Biegebereich eng, verhindert Oxidation und Kurzschlüsse.

Strukturelle Merkmale

Eine Semi-Flex-Leiterplatte hat zwei unterschiedliche Zonen: Die Starrer Bereich und die Biegebereich.

  • Starrer Bereich: Behält die standardmäßige 8-Schicht-Dicke bei (normalerweise 1,6 mm). Dies sorgt für eine starke mechanische Unterstützung Komponenten.

  • Biegebereich: Nach kontrolliertem Tiefenfräsen, Übrig bleibt nur der dünne Kern mit zwei Kupferschichten. Die Dicke wird präzise auf 0,28 mm gesteuert. Diese asymmetrische Struktur erfordert eine erweiterte Laminierungs- und Routing-Kontrolle.

Produktionsprozess: Ein zusätzlicher Schritt, Die Hälfte der Kosten

UGPCB folgt einem standardisierten Semi-Flex-Produktionsablauf. Dies gewährleistet ein präzises Biegen auf jedem Brett.

  1. Laminierung: Pressen Sie IT-158-Laminate, 1027 Prepreg, und hochduktiler Kupferfolie, um eine 8-Schicht zu bilden Mehrschichtplatine .

  2. Bohren & Überzug: Standardplatine Prozesse schaffen Zwischenschichtverbindungen.

  3. Bildgebung der äußeren Schicht: Erstellen Sie die Schaltkreise der äußeren Schicht. Die Biegebereichsspuren sind bereits entworfen.

  4. Flexible Lötmaskenanwendung: Drucken Sie die flexible Lötmaske PSR-9000 FLX501 auf den Biegebereich [Zitat:bereitgestellte_Daten]. Standard-Lötstopplack wird hier nicht verwendet.

  5. Kontrolliertes Tiefenfräsen: Führen Sie präzises, tiefengesteuertes Fräsen im Biegebereich durch. Reduzieren Sie die Dicke auf 0,28 mm. Dies ist der kritischste Schritt. Die Dickentoleranz muss innerhalb von ±0,05 mm liegen .

  6. Routenführung & Testen: Verlegen Sie den Platinenumriss. Führen Sie elektrische Tests durch, um die Funktionsfähigkeit der Schaltkreise nach dem Biegen zu bestätigen.

Nutzungsszenarien: Erweiterung der Designmöglichkeiten

  • Szenario 1: Teure Kabel ersetzen: In einer Server-Backplane, Eine UGPCB Semi-Flex-Platine kann sich verbiegen 90 Grad, um eine direkte Verbindung herzustellen. Dadurch werden die Kosten für FPC-Kabel und -Stecker eingespart. Es verringert auch das Risiko eines schlechten Kontakts.

  • Szenario 2: LED-Beleuchtung: Für runde oder ungewöhnlich geformte LED-Lampen, Semi-Flex kann auf die gewünschte Kurve gebogen werden. Seine Wärmeableitung ist viel besser als bei herkömmlichen flexiblen Leiterplatten.

  • Szenario 3: Überwachungskameras: Im Inneren einer PTZ-Kamerakuppel, Verwenden Sie Semi-Flex, um die Hauptplatine und die Kameraplatine als eine Einheit zu verbinden. Das spart Platz und verbessert die Vibrationsfestigkeit.

Warum sollten Sie sich für UGPCB Semi-Flex PCB entscheiden??

  1. Extreme Kostenkontrolle: Im Vergleich zu herkömmlichen Starrflex-Boards (unter Verwendung von Polyimid), Semi-Flex verwendet Standard FR-4. Die Materialkosten sinken um mehr als ein Vielfaches 50%. Auch die Produktionszyklen sind deutlich kürzer .

  2. Hohe Zuverlässigkeit: Es vermeidet teure flexible kupferkaschierte Laminate. Dies verhindert eine Delamination, die durch eine CTE-Fehlanpassung zwischen flexiblen und starren Materialien verursacht wird. Dies ist für anspruchsvolle Bereiche wie z.B. von entscheidender Bedeutung Automobilelektronik .

  3. Mechanische Stabilität: Mit den IT-158-Laminaten von UGPCB und 1027 Prepreg, Das Board behält seine Form nach einer bidirektionalen Biegung um 180 Grad. Die Rückfederung ist minimal.

  4. Hohe Individualisierung: Ob 4-lagig oder 8-lagig, einlagiges oder zweilagiges Kupfer im Biegebereich (wie die 15219 Stapeln), UGPCB bietet Service aus einer Hand, vom technischen Muster bis zur Massenproduktion.

Holen Sie sich jetzt ein Angebot. Erschließen Sie Ihr 3D-Design-Potenzial.

Die Semi-Flex-PCB-Technologie verändert die Art und Weise, wie Ingenieure Produkte entwerfen. Damit können Sie die Schaltungsleistung und das Layout priorisieren, ohne durch den Platz eingeschränkt zu sein.

Lassen Sie nicht zu, dass Steckverbinder und Kabel Ihre Designs einschränken.
UGPCB verfügt über umfangreiche Erfahrung in der Semi-Flex-Massenproduktion. 8-Schichtplatten, 180-Gradbiegung, 0.28mm verbleibende Dicke… Wir bauen nicht nur Ihr Design. Wir sorgen für langfristige Zuverlässigkeit.

[Klicken Sie hier um eine kostenlose technische Bewertung zu erhalten & Zitat von UGPCB] (Aufruf zum Handeln)
