UGPCB Starr-Flex-Kameramodulplatine: Präzise Bildgebungslösungen für kompakte Elektronik

Entwickelt für den Vorsprung der Innovation

Die Entwicklung hin zu rahmenlosen Displays und Kamerasystemen mit mehreren Linsen in Smartphones, gepaart mit der Forderung nach Miniaturisierung in der medizinischen Endoskopie, stellt eine universelle Herausforderung dar: Jeder Millimeter eingesparter Innenraum führt zu erheblichen Designvorteilen. Traditionell starr Leiterplatten kann sich nicht verbiegen, während flexible Schaltungen (FPCs) In Bereichen mit hoher Bauteildichte mangelt es oft an ausreichender Unterstützung.

UGPCB stellt seine fortgeschrittene vor Starr-Flex-Kamera-Modul-PCB, Eine Lösung, die die mechanische Stabilität von FR-4 meisterhaft mit der dynamischen Flexibilität von Polyimid kombiniert (PI). Diese innovative Verbindung macht Steckverbinder und Kabelbäume überflüssig, Bereitstellung einer direkten, zuverlässig, und platzsparende Verbindung für kompakte Kamerasysteme.

1. Produktübersicht: Definieren der Starr-Flex-Kameramodul-Leiterplatte

A Starrflex-Leiterplatte ist keine einfache Montage einer starren Platine und eines flexiblen Kabels, die durch einen Stecker verbunden sind. Es ist ein Monolith, untrennbare Struktur, die durch Laminieren dünner Schichten entsteht, flexible Polyimidsubstrate mit robusten FR-4-Epoxidglas-verstärkten Kernen durch fortschrittliche Vakuumlaminierungsverfahren .

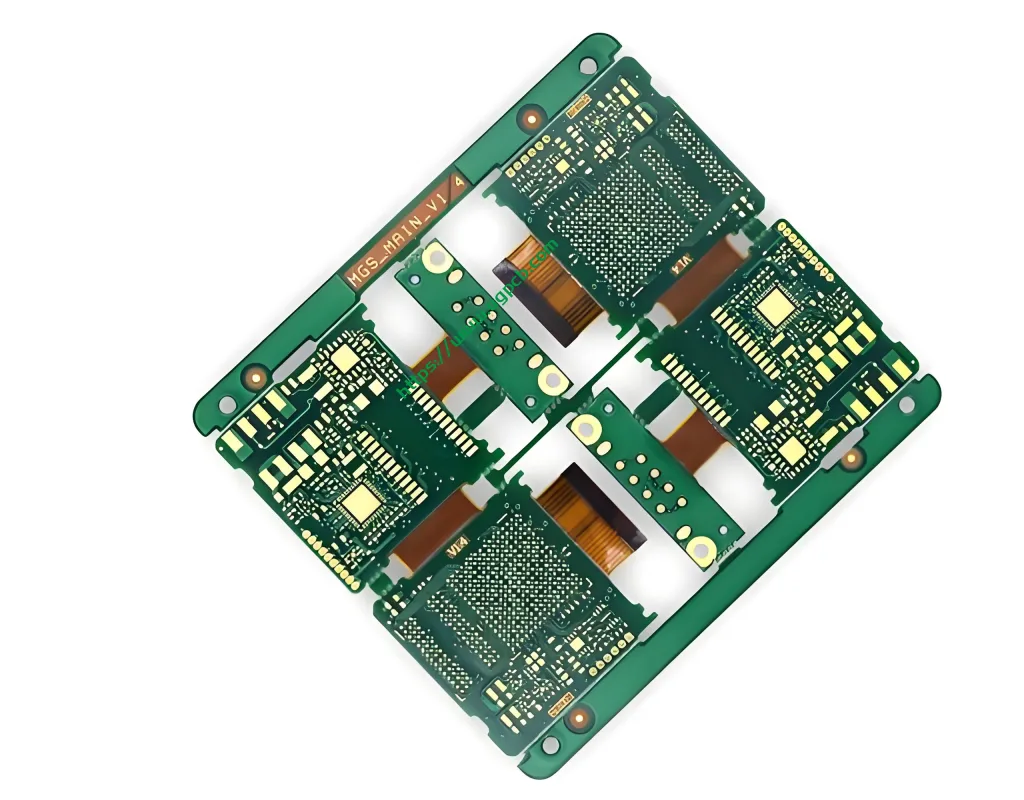

Das Angebot von UGPCB ist speziell dafür konzipiert Kameramodule. Es verfügt über eine 2-Schicht starr + 2-Schicht flexibel Konstruktion. Dieses Design ersetzt sperrige Anschlüsse und Kabel, die in herkömmlichen Konfigurationen zu finden sind, Dadurch wird der Signalweg zwischen dem CMOS-Bildsensor und dem Hauptanwendungsprozessor drastisch verkürzt.

2. Designprinzipien: Die Kunst, Steifheit und Flexibilität in Einklang zu bringen

Das Entwerfen dieser Art von Leiterplatten erfordert eine präzise 3D-Planung, um die elektrische Leistung mit der mechanischen Haltbarkeit in Einklang zu bringen. Das Engineering von UGPCB konzentriert sich auf mehrere kritische Aspekte:

• Stapelarchitektur: Das Design verwendet eine symmetrische Konstruktion mit a starre Abschnittsdicke von 0,4 mm und a flexible Abschnittsdicke von nur 0,15 mm. Diese präzise Steuerung sorgt dafür, dass beim Biegen, Die neutrale Achse des flexiblen Bereichs richtet sich nach dem Kupferleiter, Stress wird deutlich reduziert und Spurenbrüche werden verhindert.

• Übergangszonenmanagement: Die Schnittstelle zwischen starren und flexiblen Bereichen ist die kritischste Zone des Produkts. UGPCB nutzt kontrollierte Klebstoffflusstechniken und durch Verstopfen, um Delaminierung oder Spannungskonzentration bei wiederholten Biegezyklen zu verhindern.

• Signalintegrität: Zur Verarbeitung von Hochgeschwindigkeitsdaten moderner Bildsensoren, Das Design folgt einer strengen Impedanzkontrolle, erleichtert durch a Mindestspur/Abstand von 3 mil/3 mil. Dadurch ist eine saubere Signalübertragung gewährleistet, frei von Rauschen oder Störungen, die die Bildqualität beeinträchtigen könnten.

3. Materialien & Leistung: Auf einer Grundlage von Qualität aufgebaut

Die außergewöhnliche Leistung dieser Leiterplatte ist auf eine sorgfältige Auswahl hochwertiger Materialien zurückzuführen:

• Starres Schichtmaterial: Hochwertig FR-4 sorgt für die nötige mechanische Festigkeit. Es garantiert absolute Ebenheit bei der Montage des CMOS-Sensors, eine nicht verhandelbare Voraussetzung für die Aufrechterhaltung der präzisen Brennebene des Kameramoduls.

• Flexibles Schichtmaterial: Polyimid (PI) Folie ist der Industriestandard für die flexiblen Schichten . PI bietet eine außergewöhnliche Hitzebeständigkeit (hält bleifreien Reflow-Profilen stand), hervorragende Biegefestigkeit sowohl für statische als auch dynamische Biegeanwendungen, und ausgezeichnete chemische Stabilität.

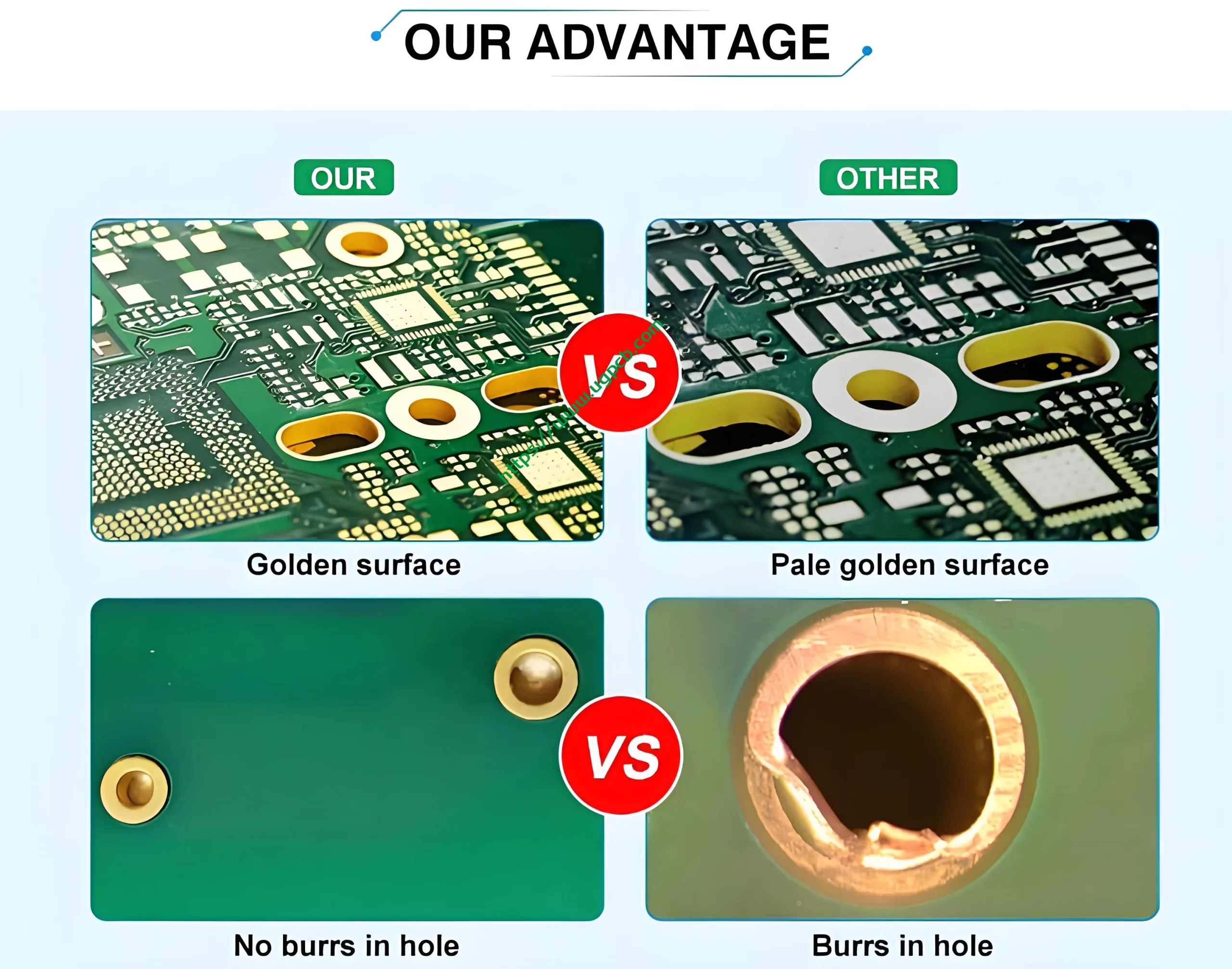

• Oberflächenbeschaffung: Die Platine verfügt über eine Elektrololes Nickel Elektrololless Palladium Immersion Gold (Enepic) beenden. Bei dieser fortschrittlichen Oberflächenbehandlung werden Nickelschichten abgeschieden, Palladium, und Gold . Es sorgt für eine perfekt ebene Oberfläche, hervorragende Lötbarkeit für Miniaturbauteile, und ist ideal für das Bonden von Aluminium- oder Golddrähten, was häufig bei Sensorverpackungen erforderlich ist .

4. Schlüsselspezifikationen

Die folgenden Parameter demonstrieren die Fähigkeit von UGPCB zur Hochpräzision, Miniaturisierte Fertigung:

• Modell: Starr-Flex-Kamera-Modul-PCB

• Materialkombination: FR-4 (Starr) + PI (Biegen)

• Ebenenkonfiguration: Starr 2 Schichten / Biegen 2 Schichten

• Farbe der Lötmaske: Grün / Weiß (Optional)

• Fertige Dicke: Starrer Bereich 0,4 mm / Flexbereich 0,15 mm

• Kupfergewicht: 1 oz (ca. 35µm)

• Mindestlinienbreite/-abstand: 3Mil / 3Mil

• Oberflächenbehandlung: Enepic (NiPdAu)

• Primäre Anwendung: Kamera -Modul -PCB (für Smartphones, Automobil, medizinisch, Drohnen)

5. Wie es funktioniert: Struktur und Funktionalität

Strukturell, Diese Leiterplatte kann als dargestellt werden “starre Insel” schwebend auf einem “flexibles Meer.”

• Starre Zone: Je dicker (0.4mm) FR-4-Bereiche dienen als Montageplattform für den Bildsensor und passive Komponenten. Diese Steifigkeit sorgt dafür, dass beim Autofokus oder bei der optischen Bildstabilisierung, Die Lötstellen, die den Sensor verbinden, unterliegen keiner mechanischen Belastung.

• Flexible Zone: Der Ultradünne (0.15mm) PI-basierte Bereiche fungieren als Flachbandkabel, Weiterleitung von Hochgeschwindigkeits-Bilddaten von der starren Insel zur Hauptplatine. Sein dünnes Profil ermöglicht das Falten in enge Z- oder U-Formen, Passt sich perfekt an den begrenzten Platz im Inneren eines Smartphones an, Drohne, oder endoskopische Kamera.

• Funktionsprinzip: Wenn Licht auf den Kamerasensor trifft, Die erzeugten elektrischen Signale wandern durch die präzisionsgeätzten Kupferleiterbahnen innerhalb der flexiblen Zone. Die Integrität dieser Signale wird durch das impedanzkontrollierte Design gewahrt, Dadurch wird sichergestellt, dass das endgültige Bild scharf und frei von Artefakten ist.

6. Herstellungsprozess: Eine Reise der Präzision

UGPCB folgt branchenführenden Prozessen, im Einklang mit den IPC-Standards, um sicherzustellen, dass jede Starrflex-Leiterplatte den höchsten Zuverlässigkeitsstandards entspricht :

1. Materialvorbereitung & Reinigung: FR-4- und PI-Basismaterialien werden auf Maß zugeschnitten. Das PI-Material wird einer Plasmabehandlung unterzogen, um die Oberflächenenergie zu erhöhen, Gewährleistung einer starken Haftung beim Laminieren.

2. Bildgebung der inneren Schicht: Mit Fotolithographie, die Geldbuße 3Mil Schaltkreise werden sowohl auf starre als auch auf flexible Schichten geätzt. Automatisierte optische Inspektion (AOI) überprüft die Abwesenheit von Mängeln wie Unterbrechungen oder Kurzschlüssen .

3. Laminierung & Vakuumverklebung: Die vorbereiteten Innenlagen werden mit Klebefolien gestapelt (Prepreg) und unter hoher Temperatur und hohem Druck in einer Vakuumumgebung laminiert. Durch diesen Prozess werden die starren und flexiblen Abschnitte zu einem einzigen verschmolzen, untrennbare Einheit ohne unerwünschtes Ausbluten des Klebers .

4. Bohren & Überzug: Mechanisch und UV-Laserbohren Erstellen Sie Mikrovias für die Schichtverbindung. Diese Löcher werden dann durch stromloses Verkupfern leitfähig gemacht und mit galvanisiertem Kupfer verstärkt.

5. Äußere Schicht & Oberflächenbeschaffung: Die äußeren Schaltkreisschichten werden gebildet, gefolgt von der Anwendung der Enepic Oberflächenbeschaffung.

6. Coverlay-Anwendung & Profilierung: Es wird eine schützende Polyimid-Deckschicht aufgebracht. Laserschneiden wird dann genau verwendet “offen” die Deckschicht über die Pads legen und die endgültige Plattenform profilieren, Dadurch wird sichergestellt, dass die empfindlichen Flexbereiche keiner mechanischen Belastung ausgesetzt sind .

7. Wissenschaftliche Klassifikation

Nach Industriestandards, Dieses Produkt ist klassifiziert als:

• Durch Struktur: Mehrschichtige starr-flexible Leiterplatte (konkret eine 2R+2F-Konstruktion).

• Durch Anwendung: Optoelektronische Modulplatine (Kameramodul).

• Nach Technologie: HDI Starr-Flex-Leiterplatte, aufgrund seiner geringen Leiterbahnbreite von 3 mil und der Microvia-Anforderungen.

8. Anwendungen: Jenseits des Smartphones

Während für Kameramodule optimiert, Die Eigenschaften dieser Leiterplatte machen sie ideal für eine Reihe anspruchsvoller Anwendungen:

• Unterhaltungselektronik: Multi-Kamera-Module in Flaggschiff-Smartphones, Kameras in faltbaren Geräten, und ultraschlanke Laptop-Webcams.

• Kfz -Elektronik: 360-Grad-Surround-View-Kameras und Fahrerüberwachungssysteme (DMS). Diese Umgebungen erfordern Zuverlässigkeit bei extremen Vibrationen und Temperaturschwankungen (-40°C bis +85°C), wo starr-flexible Platinen das Risiko eines Steckerausfalls eliminieren.

• Medizinprodukte: Miniatur-Endoskope und Bildgebungssonden. Die Kombination aus extremer Dünnheit und hoher Zuverlässigkeit ermöglicht das Einführen in kleine Hohlräume bei gleichzeitiger Übertragung von hochauflösendem Video.

9. Warum sollten Sie bei Ihren Kameramodulanforderungen mit UGPCB zusammenarbeiten??

1. Schalte den Weltraum frei: Durch die Kombination einer starren Zone von 0,4 mm und einer flexiblen Zone von 0,15 mm können Einsparungen erzielt werden 60% des Raumes im Vergleich zu herkömmlichen “Platine-zu-Kabel” Verbindungslösungen.

2. Verbessern Sie die Zuverlässigkeit: Durch den Wegfall von Steckverbindern und Lötstellen, Die Ausfallrate in Umgebungen mit hohen Vibrationen kann um bis zu reduziert werden 70%.

3. Signaltreue garantieren: Präzise 3mil/3mil-Leitungen sorgen für stabile Übertragungskanäle für Hochgeschwindigkeitsschnittstellen wie MIPI, Wahrung der Bildintegrität vom Sensor bis zum Prozessor.

Holen Sie sich ein Angebot ein und stärken Sie Ihr Produkt der nächsten Generation

UGPCB ist mehr als ein Hersteller; Wir sind Partner für Innovation. Egal, ob Sie ein Flaggschiff-Smartphone oder ein hochmodernes medizinisches Bildgebungsgerät entwickeln, unser Starr-Flex-Kamera-Modul-PCB wurde entwickelt, um Ihre anspruchsvollsten Raumanforderungen zu erfüllen, Gewicht, und Zuverlässigkeit.

Senden Sie Ihre Gerber-Dateien oder Designanfragen an [sales@ugpcb.com] . Unser Engineering-Team sorgt für ein professionelles DFM (Design für die Herstellung) Analyse und ein konkurrenzfähiges Volumenangebot darin 24 Std.. Wählen Sie UGPCB für Präzision, auf die Sie sich verlassen können.
