6-Layer-Bluetooth-Headset-Starrflex-Leiterplatte: Neudefinition der High-Density-Verbindung für TWS-Kopfhörer

Neudefinition von High-Density-Verbindungslösungen für TWS-Kopfhörer

In der sich schnell entwickelnden Unterhaltungselektroniklandschaft von heute, die grundlegenden Designprinzipien für Echte kabellose Stereo-Bluetooth-Kopfhörer bleiben konsistent: Miniaturisierung, Leichtbauweise, Und Multifunktionalität. Um eine längere Batterielebensdauer zu erreichen, klarere Anrufqualität, und kompaktere interne Layouts, traditionelle Einzelstruktur starr Leiterplatten Designanforderungen nicht mehr gerecht werden. UGPCB, Nutzung umfassender Branchenexpertise, stellt unsere vor 6-Layer-Bluetooth-Headset-Starrflex-Leiterplatte– speziell für die Bewältigung dieser Herausforderungen entwickelt. Diese Platine geht über herkömmliche Leiterplatten hinaus; Es dient als Grundlage für die bahnbrechende Leistung Ihrer Bluetooth-Kopfhörer der nächsten Generation.

Produktübersicht: Wo Steifigkeit auf Flexibilität trifft

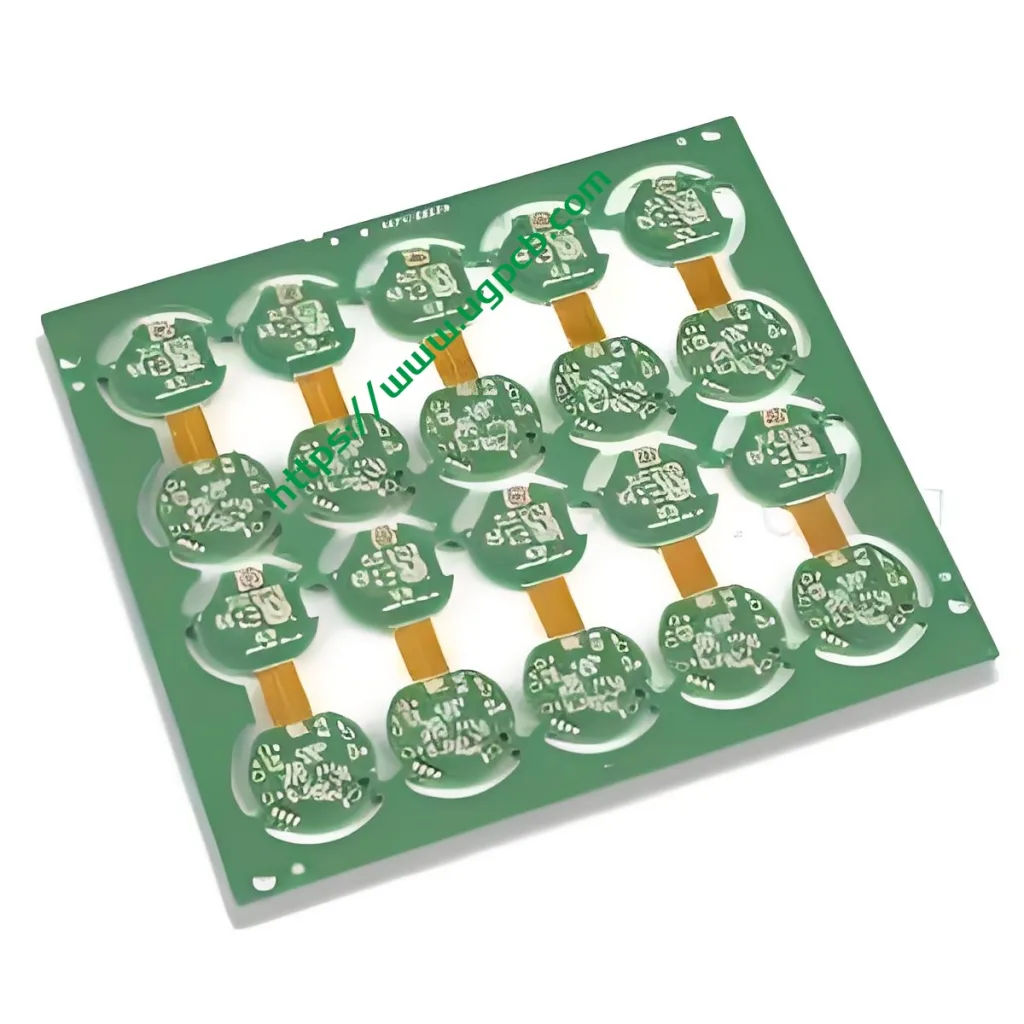

Der UGPCB 6-lagige Starrflex-Leiterplatte für Bluetooth-Headsets stellt einen anspruchsvollen Verbund dar Leiterplatte das sich nahtlos integriert 4 starre Schichten mit 2 flexible Schichten durch Präzisionslaminiertechnologie. Dieses Produkt wurde speziell für die Anforderungen an die Verkabelung mit hoher Dichte im Innenbereich entwickelt TWS Bluetooth-Kopfhörer. Mit genauen Spezifikationen und einer eigenen Modellnummer, es liefert stabil, zuverlässige Hardwareunterstützung für Premium-Bluetooth-Audiogeräte.

Verständnis der Rigid-Flex-PCB-Technologie

A Starrflex-Leiterplatte vereint die mechanische Festigkeit von starre Leiterplatten mit den biegsamen Eigenschaften von flexibles FPC Schaltungen. Herkömmliche Designs erforderten Steckverbinder und Kabel, um Hartplatinen mit flexiblen Abschnitten zu verbinden. Dies verbrauchte wertvollen Platz und führte zu potenziellen Problemen bei der Verbindungszuverlässigkeit. Die Starrflex-Boards von UGPCB integrieren beide Elemente in einer einheitlichen Struktur, Dies führt zu kürzeren Signalwegen und einer höheren Integrationsdichte.

Kernparameter und Designüberlegungen

Um der Enge gerecht zu werden, unregelmäßige Hohlräume in Bluetooth-Kopfhörern, UGPCB hat eine präzise Parametersteuerung implementiert:

• Modell: 6Schichten Bluetooth-Headset-Platine

• Materialkombination: FR-4 + PI. FR-4 Bietet stabile Komponentenmontageplattformen für starre Bereiche, während Polyimid Bietet außergewöhnliche Biegefestigkeit für biegsame Abschnitte.

• Schichtstruktur: Starr 4L / Flex 2l. Diese asymmetrische laminierte Konfiguration gewährleistet eine umfassende Mehrschicht-Routing-Fähigkeit in den Motherboard-Bereichen und sorgt gleichzeitig für Flexibilität in den Verbindungszonen.

• Fertige Dicke: 0.6mm. Dieses ultradünne Profil passt perfekt zu den Platzbeschränkungen im Inneren von Bluetooth-Kopfhörern.

• Kupferdicke: 1OZ. Gleicht die Strombelastbarkeit mit den Anforderungen der Feinlinienfertigung aus.

• Oberflächenbehandlung: Immersionsgold. Bietet hervorragende Lötbarkeit und Oxidationsbeständigkeit.

• Minimale Spur/Platz: 4Mil/4mil. Das fällt hinein Feinlinienfertigung Gebiet, erfordert eine außergewöhnliche Musterübertragung und Ätzkontrolle – entscheidend für das Erreichen hochdichte Verbindung.

Kritische Designrichtlinien:
Bei der Gestaltung flexibler Flächen, Leiterbahnen sollten gekrümmte Übergänge aufweisen – rechte Winkel sollten vermieden werden. An Starr-Flex-Schnittstellen, Vermeiden Sie die Platzierung von Durchkontaktierungen, um einen Bruch beim Biegen zu verhindern. Das Ingenieurteam von UGPCB führt mithilfe spezieller Software strenge Design-for-Manufacturability-Prüfungen durch, Sicherstellen, dass jedes Designdetail den Produktionsanforderungen entspricht, bevor mit der Fertigung begonnen wird.

Funktionsprinzip und Strukturanalyse

Das 6-Lage Starrflex-Platte basiert auf seiner einzigartigen Verbundarchitektur:

1. Starre Zonen: Platz für die Grundschule Bluetooth-Audiochips, Energiemanagement-ICs, und passive Komponenten. Der 4-Lagen-Aufbau bietet dedizierte Strom- und Masseebenen, elektromagnetische Störungen effektiv reduzieren und eine reine Audiosignalübertragung gewährleisten.

2. Flexible Zonen: Funktion als “Brücken” zwischen starren Abschnitten. Die 2-Schicht FPC kann sich frei biegen, Anschluss von Mainboards mit Mikrofonen, Batterien, oder Antennenmodule – ohne Kabel und Anschlüsse.

3. Metallisierte Verbindungen: Durch Kupferabscheidung und Galvanisierung, An den Lochwänden an Starr-Flex-Grenzen bilden sich leitende Schichten, Herstellung elektrischer Verbindungen zwischen starren und flexiblen Schaltungsschichten.

Klassifizierung und Materialien: Warum FR-4 + PI?

Einstufung: Basierend auf Prozess und Struktur, Dieses Produkt gilt als Mehrschichtiges Starrflex-Board, speziell kategorisiert als Starr-Flex-Verbundplatte.

Materialeigenschaften:

• • • • FR-4 (Starre Schicht) : Als branchenübliches Epoxidglasgewebesubstrat, FR-4 bietet außergewöhnliche mechanische Festigkeit, Wärmewiderstand, und Dimensionsstabilität – für zuverlässiges Löten großer Bauteile.

• PI (Flexible Schicht) : Polyimid Folie ist das führende flexible Trägermaterial, bietet eine hervorragende Temperaturbeständigkeit (kompatibel mit bleifreiem Löten) und minimaler dielektrischer Verlust, hält Zehntausenden dynamischen Biegezyklen stand.

• Oberflächenbeschaffung: Immersionsgold: Chemisch vernickeltes Immersionsgold Bietet eine hervorragende Ebenheit und Benetzbarkeit der Lötstelle, während die Goldoberfläche Oxidation verhindert, Verlängerung der Lebensdauer der Kopfhörer.

Herstellungsprozess: Präzisionstechnik liefert Qualität

UGPCB 6-Lage Starrflex-Platte durchläuft anspruchsvolle Fertigungsabläufe:

1. Schaltkreise der inneren Schicht: Fabrizieren 4 starre Innenschichten und 2 flexible Innenschichten separat. AOI Eine optische Inspektion bestätigt dies 4Mil/4mil Feinlinienmuster bleiben frei von Shorts oder Öffnungen.

2. Laminierung: Benutzen No-Flow-Prepreg, Richten Sie starre und flexible Abschnitte vor der einstufigen Laminierung unter hoher Temperatur und hohem Druck präzise aus. Dieser kritische Prozess erfordert eine präzise Steuerung des Harzflusses, um zu verhindern, dass Ausblutungen in die flexiblen Zonen gelangen und die Biegbarkeit beeinträchtigen.

3. Bohren und Kupferabscheidung: Kombinieren Sie mechanisches Bohren mit Laserbohren, um Mikrodurchkontaktierungen zu erstellen. Kupferabscheidung Stellt die Konnektivität zwischen den Schichten her.

4. Oberflächenbearbeitung: Anwenden Eintauchen Gold mit gleichmäßiger Dicke und strahlend weißem Aussehen.

5. Profilierung und Coverlay-Öffnung: Verwenden Sie Laserfräsen oder Fräsen mit kontrollierter Tiefe, um flexible Flächenabdeckungen präzise zu öffnen, Freigabe flexibler Abschnitte für ungehindertes Biegen.

Anwendungen: Der Kern der TWS-Kopfhörer wird mit Strom versorgt

Dieses Produkt dient in erster Linie Bluetooth-Headset-Platine Anwendungen, insbesondere:

• TWS True Wireless Bluetooth-Kopfhörer: Hauptsteuerplatinen mit Batterien verbinden, Ladekontakte, und Mikrofone.

• Sport-Bluetooth-Kopfhörer mit Nackenbügel: Erfordert hohe Flexibilität, dauerhafte Verbindungen zwischen Batteriefächern und Inline-Steuermodulen.

• Intelligente tragbare Audiogeräte: Zum Beispiel Audioverbindungen zwischen Brillengestellen und Bügeln.

In diesen Anwendungen, Die Starrflex-Boards von UGPCB halten wiederholtem Öffnen/Schließen und Verschleißbelastungen stand, Gewährleistung zuverlässiger Verbindungen während der gesamten Produktlebensdauer.

Leistungsmerkmale und Marktvorteile

1. Hochdichte Interconnect: 6-Der Layer-Stack-up erfüllt die Mehrkanal-I/O-Routing-Anforderungen moderner Bluetooth-Chips.

2. Dreidimensionale Montage: Flexible Zonen lassen sich falten, um unregelmäßige Innenräume der Kopfhörer zu nutzen, ermöglicht dünner, leichtere Endproduktdesigns.

3. Überlegene Signalintegrität: Die Immersionsgoldoberfläche in Kombination mit durchgehenden Masseebenen sorgt für eine verlustarme HF-Signalübertragung.

4. Stoß- und Vibrationsfestigkeit: Die integrierte Konstruktion eliminiert das Risiko, dass sich der Stecker beim Herunterfallen löst.

5. Kosteneffizienz: Obwohl die Herstellungskosten über denen herkömmlicher starrer Platten liegen, Der Wegfall von Steckverbindern und manuellen Montagevorgängen führt zu erheblichen Gesamtkostenvorteilen bei der Massenproduktion.

Stärken Sie Ihr Bluetooth-Kopfhörerdesign der nächsten Generation – beginnend mit Premium-Rigid-Flex-Technologie

Wir sind uns bewusst, dass jedes kleinste Designdetail die Klangqualität und die Akkuleistung beeinflusst. UGPCB bietet nicht nur standardisierte 6-Layer-Bluetooth-Headset-Starrflexplatinen sondern auch umfassende Dienstleistungen von der Engineering-Beratung bis zur Serienfertigung. Unsere Ingenieure werden Ihre Gerber-Dateien gründlich prüfen, sicherstellen 0.6mm Dicke mit 4Mil Linienpräzision setzt Ihre Designabsichten perfekt um.

Gehen Sie bei Ihrem Design keine Kompromisse aufgrund von Leiterplattenbeschränkungen ein.

[Kontaktieren Sie UGPCB noch heute für Muster und Angebote]
Senden Sie Ihre PCB-Dateien an unsere E-Mail oder klicken Sie unten auf die Schaltfläche „Anfrage“.. Die Vertriebsingenieure von UGPCB sorgen für professionelle DFM-Analysen und wettbewerbsfähige Volumenpreise 24 Std..
