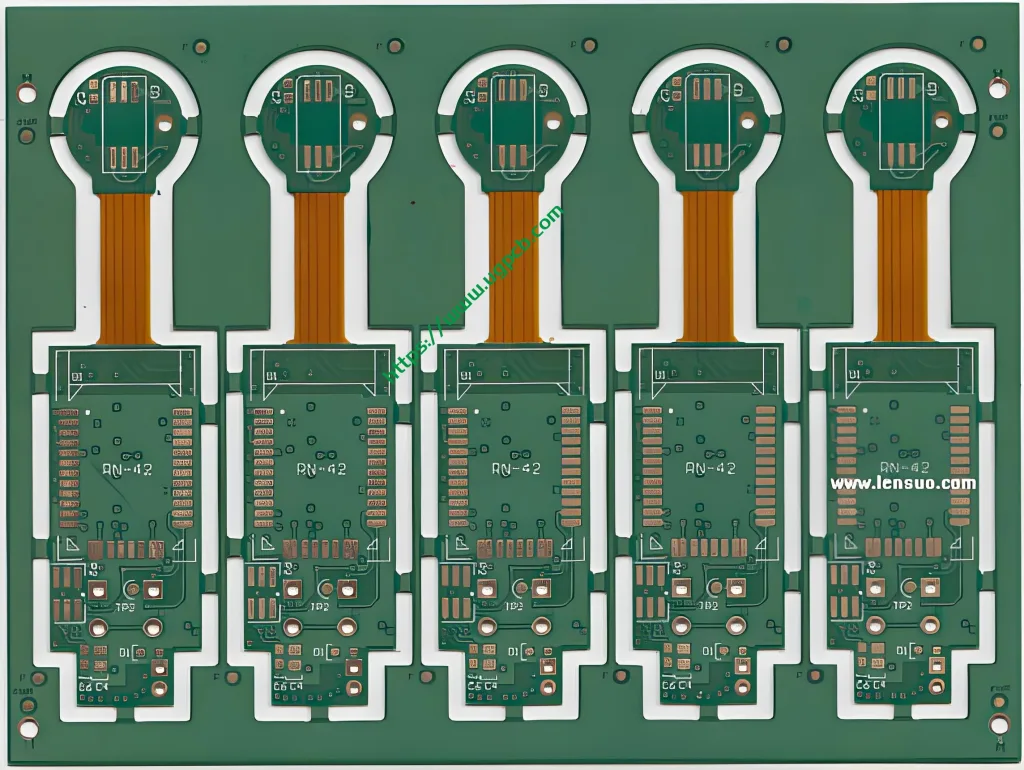

6-Layer-Tastenfeld Starr-Flex-Leiterplatte (R-FPCB): UGPCB Industrielle Starr-Flex-Leiterplattenlösung

Das rasante Wachstum von 5G, Industrieautomatisierung, und medizinische Elektronik erfordert eine höhere Zuverlässigkeit, Integration, und räumliche Anpassungsfähigkeit von Leiterplatten. Starrflexible Leiterplatte (R-FPCB) kombiniert die mechanische Stabilität starrer Leiterplatten mit der Biegeanpassungsfähigkeit flexibler Leiterplatten, Dies macht es zu einer Kerntechnologie für High-End-Elektronikdesigns. Laut DIResearch, der globale Starrflex-Leiterplattenmarkt erreicht $2.604 Milliarden in 2025 und soll voraussichtlich wachsen $3.726 Milliarden von 2032, bei einem CAGR von 5.25%. UGPCB folgt diesem Trend mit fortschrittlicher Ausrüstung und strenger Qualitätskontrolle, das anbieten 6-Layer-Panel-Taste Starr-Flex-Leiterplatte – eine Hochleistungsleistung, Hochzuverlässige Lösung für Industrieanlagen.

1. Was ist eine 6-lagige starr-flexible Leiterplatte?? – Definition und IPC-Standards

Eine Starr-Flex-Leiterplatte kombiniert starre und flexible Leiterplatten durch Laminierung zu einer Verbindungsstruktur. Sein Hauptmerkmal: Eine einzelne Platine hat beide starren Bereiche (zur Komponentenmontage) und flexible Bereiche (zum Biegen und 3D-Layout). Gemäß IPC-6013D, Starrflex-Leiterplatten lassen sich in fünf Typen einteilen. Typ 4 – mehrschichtige starre und flexible Materialien mit drei oder mehr leitfähigen Schichten und PTH – passt zu diesem Produkt. Die 6-lagige Starrflex-Leiterplatte von UGPCB verwendet eine Hybridstruktur: 4 Starre FR4-Schichten + 2 Polyimid (PI) flexible Schichten, Ermöglicht eine hochdichte Führung in starren Bereichen und dynamisches/statisches Biegen in flexiblen Bereichen.

Dieses Produkt folgt den Designrichtlinien IPC-2221 und erfüllt diese Klasse 2/3 Leistungsstufen, Geeignet für Industrieanlagen, medizinische Instrumente, und Automobilelektronik, die eine hohe Zuverlässigkeit erfordern.

2. Wichtige technische Parameter – Die Stärke einer leistungsstarken Starr-Flex-Leiterplatte

UGPCB überprüft alle Kernparameter seiner 6-lagigen Starrflex-Leiterplatte mit Tastenfeld durch strenge Prozesskontrolle, entspricht den Standards IPC-6012 und IPC-4562.

Hinweis zur Kupferdicke: 1 Unzen Kupferfolie hat eine Nenndicke von 35 µm (genau 34.798 µm). Für IPC-4562, die Toleranz beträgt ±10 %, Die tatsächliche Dicke muss also im Bereich von liegen 31.31 µm bis 38.5 µm. Dies stellt die Strombelastbarkeit und Impedanzkonsistenz der Starrflex-Leiterplatte sicher.

Zuverlässigkeit von 6 mil Trace/Raum: IPC-2221 empfiehlt einen elektrischen Mindestabstand von 0.1 mm (~4 Mio) für Niederspannungsanwendungen (<15V). Unser 6 Mil (0.1524 mm) Das Design geht über diese Grundlinie hinaus, Bereitstellung eines ausreichenden Signalisolationsspielraums in komplexen industriellen elektromagnetischen Umgebungen, Reduzierung von Übersprechen und elektrischem Rauschen.

3. Designüberlegungen für starr-flexible Leiterplatten

Das Entwerfen einer Starr-Flex-Leiterplatte erfordert das Ausbalancieren starrer und flexibler Bereiche. Der Übergangsbereich zwischen ihnen ist entscheidend für die langfristige Zuverlässigkeit. Hier sind die wichtigsten Designpunkte, auf die sich UGPCB konzentriert:

3.1 Starr-Flex-Übergangszonendesign

IPC-6013 definiert die Übergangszone als 3 mm-Bereich mittig auf der starren Plattenkante. Dieser Bereich ist einer hohen Belastung ausgesetzt und anfällig für Risse, Delaminierung, und Kupferermüdung. UGPCB vermeidet die Platzierung jeglicher Funktionsmerkmale (Durchkontaktierungen, Pads, Kritische Spuren) in dieser Zone. Wir verwenden auch No-Flow- oder Low-Flow-Prepreg-Platten, um zu verhindern, dass Harz in den flexiblen Bereich fließt.

3.2 Biegeradius und dynamische Ermüdungslebensdauer

Die Biegeleistung hängt von der Materialstärke und dem Biegeradius ab. Die empirische Formel lautet:

• Dynamischer Biegemindestradius ≥ 10 × Gesamtdicke des flexiblen Bereichs

• Statisches Biegen (einmalige Installation) Mindestradius ≥ 6 × Gesamtdicke des flexiblen Bereichs

Mit einer ultradünnen Gesamtdicke von 0.15 mm, Dieses Produkt erreicht eine stabile Biegung bei kleinen Radien 1.5 mm, Geeignet für komplexe Leitungswege in Industrieanlagen. Der flexible Bereich von UGPCB hält stand 100,000 Biegezyklen, und für hochdynamische Anwendungen kann es reichen 500,000 Zyklen (R=5 mm, 180°Vor- und Zurückbeugen).

3.3 Kupferdicke und flexible Flächenspuren

Dickes Kupfer im flexiblen Bereich verringert die Flexibilität und erhöht das Ermüdungsrisiko. daher, UGPCB verwendet eine optimierte Kupferdickenstrategie: die starren Schichten bleiben erhalten 1 oz für ausreichend Strom, während die flexiblen Schichten dünneres Kupfer verwenden, das zum Biegen geeignet ist. Ein schraffiertes Kupfermuster im flexiblen Bereich reduziert effektiv die Spannungskonzentration durch massives Kupfer, Verbesserung der dynamischen Biegelebensdauer.

4. Funktionsprinzip von Starr-Flex-Leiterplatten

Das Funktionsprinzip einer Starrflex-Leiterplatte basiert auf einem integrierten Verbindungsdesign. Starre Bereiche sorgen für eine stabile mechanische Unterstützung und Wärmeableitung der Komponenten (Chips, Widerstände, Kondensatoren, Anschlüsse). Flexible Bereiche übernehmen die Signalverbindung und Biegung zwischen starren Bereichen. Leitfähige Muster auf jeder Schicht verbinden sich elektrisch über durchkontaktierte Löcher (PTH). Während der Installation oder des Betriebs, der flexible Bereich biegt sich, Falten, oder sich je nach mechanischer Struktur dynamisch biegt, während Bauteile und Lötstellen in starren Bereichen fest und spannungsfrei bleiben.

Durch dieses Design entfällt die herkömmliche Kombination aus starrem Brett + flexibles Kabel + Anschlüsse, Dadurch werden Lötstellen reduziert, Verringerung der Risiken von Signalreflexionen und Impedanzfehlanpassungen, und die Vibrations- und Schockfestigkeit erheblich verbessert.

5. Klassifizierung von Starr-Flex-Leiterplatten (IPC-6013D)

Zur Installation, Dieses Produkt gilt für Verwenden Sie A (Zur Montage einmal biegen) Und Verwenden Sie B (kontinuierliches dynamisches Biegen).

6. Material- und Leistungsvorteile

6.1 FR4 Starre Schicht

FR4 (Flammschutzmittel 4) ist das ausgereifteste Substrat für starre Leiterplatten. Es bietet eine hervorragende mechanische Festigkeit, gute dielektrische Eigenschaften, und Flammschutz, Dadurch wird es häufig in Industrieanlagen eingesetzt. Glasübergangstemperatur von FR4 (Tg) liegt typischerweise zwischen 130 °C und 170 °C, Gewährleistung der Dimensionsstabilität in industriellen Hochtemperaturumgebungen.

6.2 Polyimid (PI) Flexible Schicht

Polyimid ist das gängige Substrat für flexible Leiterplatten. Es bietet eine hohe Temperaturbeständigkeit (Betriebsbereich -55°C bis +150°C), gute Spannungsfestigkeit, und ausgezeichnete chemische Beständigkeit. PI hat eine Dielektrizitätskonstante (Dk) von etwa 3,4–3,5 und einem Verlustfaktor (Df) von etwa 0,002–0,008, Dadurch eignet es sich für die Hochgeschwindigkeits-Signalübertragung. UGPCB verwendet eine klebstofflos Polyimidlaminat im flexiblen Bereich. Im Vergleich zu herkömmlichen Laminaten auf Klebstoffbasis, klebstofflose Strukturen sind dünner (um 12–25 µm), kleinere Biegeradien erzielen (bis hin zu 1 mm), und haben eine stabilere Z-Achsen-Ausdehnung, deutliche Verbesserung der Zuverlässigkeit bei dynamischer Biegung.

6.3 ENIG-Oberflächenfinish

ZUSTIMMEN (Elektrololes Nickel -Eintauchgold) ist ein zweischichtiges Finish: eine Nickelschicht (ca. 3–6 µm dick) und eine Goldschicht (ca. 0.05–0,1 µm dick). Die Goldschicht bietet eine hervorragende Oxidationsbeständigkeit und Lötbarkeit. Die Nickelschicht fungiert als Barriere und verhindert die Diffusion von Kupfer in Gold. ENIG eignet sich besonders für Knopfleisten, goldene Fingeranschlüsse, und hochzuverlässige Pads, Gewährleistung einer stabilen Kontaktleistung nach wiederholtem Einstecken und Langzeitgebrauch.

7. Leistungsmerkmale

Die 6-lagige Starrflex-Leiterplatte von UGPCB bietet diese Kernvorteile:

• Platzsparend: Durch die Starr-Flex-Integration entfallen Steckverbinder und Kabel, Einsparung von 30–50 % des Installationsraums im Vergleich zu herkömmlichen „starren Platinen“. + „Kabel“-Lösungen.

• Gewichtsreduktion: Polyimid hat eine geringe Dichte (ca. 1.42 g/cm³), Dadurch wird das Gesamtgewicht der Struktur deutlich gesenkt.

• Verbesserte Zuverlässigkeit: Durch den Wegfall von Lötverbindungen und mechanischen Anschlüssen werden Ausfallraten reduziert. Studien zeigen, dass Starrflex-Leiterplatten die Ausfallraten in Vibrationsumgebungen um etwa 10 % senken 70%.

• Signalintegrität: Durch die kontinuierliche Verlegung werden Impedanzunterbrechungen an den Anschlüssen vermieden, Vorteile der Hochfrequenz-Signalübertragung.

• Vibrations- und Schockfestigkeit: Der flexible Bereich fungiert als natürlicher Puffer, Absorbiert mechanische Vibrationen und schützt Komponenten in starren Bereichen.

• 3D-Montagemöglichkeit: Das Board passt sich komplexen räumlichen Gegebenheiten an, Falten und Biegen für unregelmäßige Gehäuseformen.

8. Herstellungsprozess für Starr-Flex-Leiterplatten

UGPCB folgt bei seinem Produktionsprozess für Starrflex-Leiterplatten den Standards IPC-6013 und IPC-6012:

1. Flexibler Substratschnitt – PI-Kupferlaminat zuschneiden.

2. Bildung der inneren Schaltkreise – Erstellen Sie Innenschichtschaltungen auf flexiblen und starren Schichten (Belichtung, Entwicklung, Radierung).

3. AOI -Inspektion - - 100% Automatische optische Inspektion auf Unterbrechungen/Kurzschlüsse.

4. Laminierung – Laminieren Sie starre FR4-Schichten und flexible PI-Schichten mit Low-Flow-Prepreg unter hoher Temperatur und hohem Druck, mit Abstandshaltern, um zu verhindern, dass Harz in flexible Bereiche fließt.

5. Bohren – Mechanisches Bohren (min. 0.2 mm) und Laserbohren (für Microvias).

6. PTH und Beschichtung – Tragen Sie Kupfer in den Löchern auf und plattieren Sie es bis zur angegebenen Dicke.

7. Bildung von Schaltkreisen der äußeren Schicht – Muster der Außenschicht übertragen und ätzen.

8. Lötstopplackbeschichtung – Tragen Sie grüne oder weiße Lötstopplacktinte auf, selektives Öffnen von Pads.

9. Oberflächenbeschaffenheit – ENIG-Behandlung.

10. Routenführung – Umriss fräsen, Schneiden Sie das starre Material ab, das die flexiblen Bereiche bedeckt, um den flexiblen Abschnitt freizulegen.

11. Elektrischer Test – Flying-Probe- oder Vorrichtungstest zur Sicherstellung der Kontinuität.

12. FQC und Versand – Abschließende Qualitätskontrolle mit anschließender Vakuumverpackung.

Dieser Prozess gewährleistet eine zuverlässige Verbindung zwischen den starren FR4-Bereichen und den flexiblen PI-Bereichen, während die Kupferdicke der PTH-Lochwand der IPC-6012-Klasse entspricht 2/3 Anforderungen (mindestens 18–20 µm).

9. Klassifizierung nach Struktur und Anwendung

Bei diesem Produkt handelt es sich um ein mehrschichtige symmetrische Starrflex-Leiterplatte (Typ 4) mit einem Verhältnis von starrer zu flexibler Schicht von 4:2, vollständige PTH-Struktur, Lötstopplack auf starren Stellen, und Abdeckschutz auf flexiblen Flächen.

10. Hauptanwendungsfälle – Anwendungen in der Industrieausrüstung

Die 6-lagige Starrflex-Leiterplatte von UGPCB wurde speziell für Industrieanlagen entwickelt. Zu den typischen Anwendungen gehören::

• Industrielle Bedienfelder und Tastensysteme – Knopfleisten benötigen starre Bereiche (Tastenkontakte) und flexible Bereiche (Signalführung) in einem Brett. Rigid-Flex-Leiterplatten erfüllen diesen Bedarf perfekt und eliminieren gleichzeitig die Lötstellen der Steckverbinder, Die mechanische Zuverlässigkeit des Panels wird erheblich verbessert.

• Automatisierungsgeräte und Roboter – Die Signalübertragung in Robotergelenken unterliegt einer kontinuierlichen Biegung. Die dynamische Biegefähigkeit von Starrflex-Leiterplatten unterstützt hohe Zyklenanforderungen.

• Prüf- und Messgeräte – Kompakte Prüfgeräte profitieren vom 3D-Routing, Optimierung der Raumnutzung.

• Industrielle Sensormodule – Flexible Bereiche passen sich Gerätegehäusen oder gekrümmten Oberflächen an, Ermöglicht eine nahtlose Verbindung zwischen Sensoren und Hauptsteuerplatinen.

• Industrielle Anzeigemodule – Die Verbindung zwischen LCD-/LED-Displays und Treiberplatinen wird durch Starrflex-Leiterplatten vereinfacht, Reduzierung der Dicke und Verbesserung der Vibrationsfestigkeit.

• Medizinische Geräte – Tragbare Ultraschallgeräte, Patientenmonitore, und andere medizinische Instrumente erfordern eine Miniaturisierung, Leichtes Gewicht, und hohe Zuverlässigkeit – Starrflex-Leiterplatten sind eine ideale Wahl.

• Kfz -Elektronik – Steuergeräte und Sensormodule im Fahrzeug erfordern Vibrationsfestigkeit und hohe Temperaturtoleranz.

Starrflexible Leiterplatten zeichnen sich in drei Leistungsdimensionen aus: dynamisches Biegen, Umgebungen mit hoher Vibration, und kompakte Räume – besonders geeignet für anspruchsvolle Industrieanlagenanwendungen.

11. Warum sollten Sie sich für starr-flexible Leiterplatten von UGPCB entscheiden??

UGPCB kombiniert jahrelange Erfahrung in der Leiterplattenherstellung mit fortschrittlichen automatisierten Produktionslinien, um globalen Kunden eine Starrflex-Leiterplattenlösung aus einer Hand anzubieten:

• Unterstützung der Layer-Anzahl: 4 Zu 24 Schichten aus Starr-Flex-Kombination, Unterstützung von HDI-Verbindungsdesigns mit hoher Dichte.

• Ultrafeine Schaltkreise: Minimale Spur/Platz bis zu 1.5 mil/1,5 mil mit einer Toleranz von ±5 %.

• Hochpräzise Impedanzkontrolle: Impedanztoleranz so eng wie ±5 %, geeignet für Hochfrequenzanwendungen oben 10 GHz.

• Umfassendes Qualitätsmanagement: Die Fabrik implementiert TQM mit 100% AOI -Inspektion + KI-Fehlervorhersage, Erzielung einer oben genannten Rendite 98%.

• Service aus einer Hand: Von PCB-Design und -Herstellung bis hin zur PCBA-Montage und Komponentenbeschaffung, UGPCB bietet einen kompletten Industriekettenservice, Verkürzung von R&D-Zyklen und Beschleunigung der Produkteinführung.

Holen Sie sich ein Angebot & Technischer Support für die 6-lagige Rigid-Flex-Leiterplatte von UGPCB

UGPCB bietet:

• Echtzeit-Online-Supportsystem – Professionelle technische Unterstützung rund um die Uhr.

• Kostenloser DFM-Check – Professionelle Überprüfung des Designs im Hinblick auf die Herstellbarkeit, um Designfehler zu vermeiden.

• Schnelle Prototypenentwicklung und Serienproduktion – Probenvorlaufzeit: 7–10 Werktage; Massenproduktion: 2–3 Wochen.

• Globale Logistik – Unterstützung für DHL, FedEx, UPS, und andere internationale Kuriere.

Besuchen Sie die offizielle Website von UGPCB, um Ihre Anfrage zu starr-flexiblen Leiterplatten einzureichen, Oder kontaktieren Sie das technische Team von UGPCB für eine maßgeschneiderte 6-lagige Starr-Flex-Leiterplattenlösung mit Tastenfeld.

*Datenquellen: IPC-6013D-Standardparameter, IPC-2221-Richtlinien zur elektrischen Freigabe, und IPC-4562-Kupferfolien-Toleranzdaten basieren auf maßgeblichen Industriestandards. Die Daten zur globalen Marktgröße stammen aus öffentlichen Berichten von DIResearch und QYResearch.*
