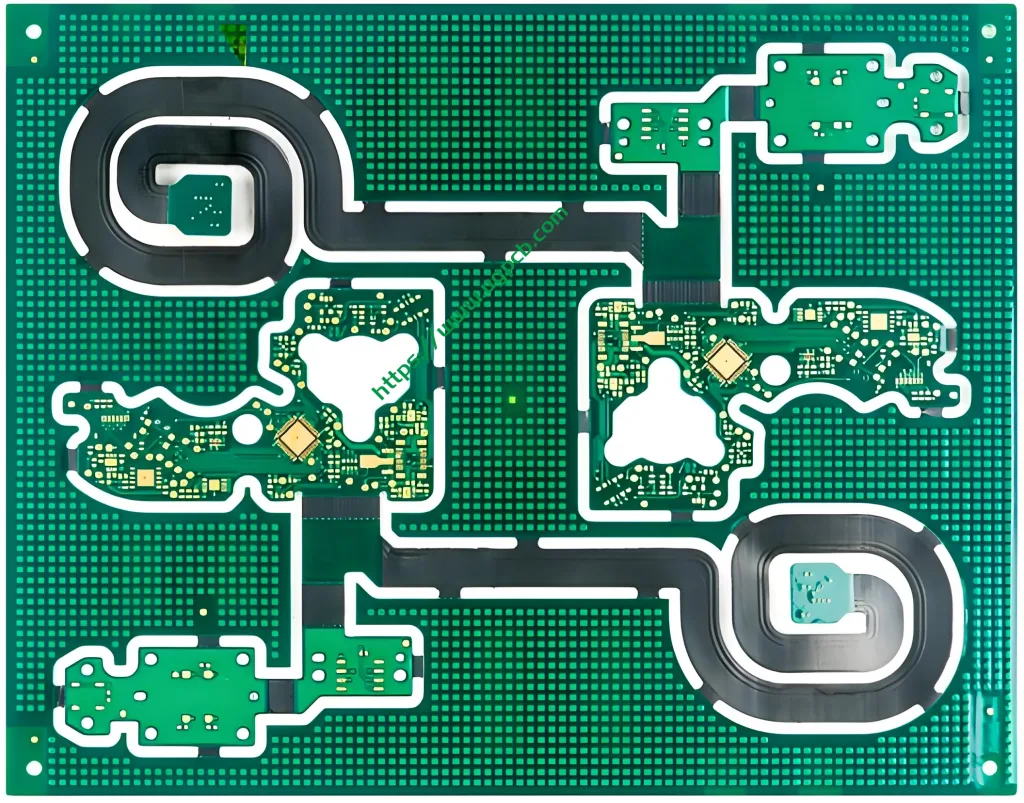

UGPCB-Modul Starr-Flex-Leiterplatte | 4R+2F FR4+PI Starr-Flex-Board | ENIG 1oz Kupfer

1. Produktübersicht und Marktaussichten für starr-flexible Leiterplatten

A Starrflex-Leiterplatte vereint die mechanische Stabilität einer starren Leiterplatte mit der räumlichen Flexibilität einer flexiblen Leiterplatte. Diese Innovation schafft eine einzige Platine mit starken Stützzonen und biegsamen Verbindungszonen.

Laut DIResearch, Der weltweite Markt für Starrflex-Leiterplatten erreichte ca 2.604 Milliarden in 2025. Es wird erwartet, dass es wächst 3.726 Milliarden von 2032, mit einer zusammengesetzten jährlichen Wachstumsrate (CAGR) von 5.25%. QYResearch berichtet auch a 2025 Marktgröße von ca 2.462 Milliarde, mit a 2032 Prognose von 3.471 Milliarde. Beide Berichte weisen eindeutig auf einen zentralen Trend hin: Starrflex-Leiterplatten sind eines der am schnellsten wachsenden Segmente in der Branche Leiterplatte Industrie heute.

In 5G-Kommunikationsmodulen, tragbare Geräte, medizinische Endoskope, und Luft- und Raumfahrtanwendungen, Das Modul Rigid-Flex Circuit Board von UGPCB ist zur bevorzugten Lösung für Ingenieure geworden, die kleinere Ziele anstreben, leichter, und zuverlässigere Designs.

2. Produktdefinition und wissenschaftliche Klassifizierung

2.1 Produktdefinition

Das UGPCB-Modul Rigid-Flex PCB verwendet eine Starr-Flex-Starr-Wechselstapelstruktur. Die starren Abschnitte bieten eine stabile Plattform für die Montage von Komponenten. Die flexiblen Abschnitte ermöglichen 3D-Biegeverbindungen. Dieses Design reduziert die Anzahl der Steckverbinder und Kabel, die in herkömmlichen starren Leiterplattensystemen benötigt werden, erheblich, was die Systemzuverlässigkeit und Platzeffizienz deutlich verbessert.

2.2 Wissenschaftliche Klassifikation

Gemäß IPC-6013D, die Spezifikation für die Qualifikation und Leistung flexibler und Starrflex-Leiterplatten, Das Produkt von UGPCB gehört zur Kategorie Rigid-Flex Multilayer. Dies ist eine der hochwertigsten Konstruktionen bei flexiblen Leiterplatten, vergleichbar mit einseitig, doppelseitig, und mehrschichtige flexible Platinen. Das Produkt verwendet einen FR4 + PI-Verbundmaterialsystem und ein symmetrischer 4-lagiger starrer plus 2-lagiger flexibler Aufbau. Es handelt sich um ein typisches 6-lagiges Starrflex-Board mit einem 4R+2F-Aufbau, einschließlich durchkontaktierter Löcher (PTH) und blinde/vergrabene Vias.

Dieses Produkt entspricht IPC-6013E (2021 Ausgabe) Anforderungen an Übergangszonen von starr zu flexibel. Diese Anforderungen umfassen die Kennzeichnung, ringförmige Ringe, Kupfergefüllte Mikrovias, und selektive Lochplattierung. Vor allem, IPC-6013E legt außerdem strenge Regeln für Anomalien bei Oberflächenmontage-Pads fest, Entfernen des Dielektrikums an der Innenschicht plattierter Lochwände, und zurückführen und ätzen.

3. Wichtige Designparameter und technische Spezifikationen

4. Funktionsprinzip der starr-flexiblen Leiterplatte

4.1 Grundlegendes Funktionsprinzip

Der UGPCB Das Modul Rigid-Flex PCB durchläuft einen dreistufigen technischen Weg: schichtweise Fertigung, Synchronlaminierung, und zonenspezifische Leitung. Erste, Die 4 starre FR4-Schichten und 2 Flexible PI-Schichten unterliegen einer inneren Schaltkreisbildung. Dann, eine hohe Temperatur, Durch das Hochdruck-Vakuum-Laminierverfahren werden sie präzise zu einer vollständigen mehrschichtigen Struktur verbunden. PTH und mehrstufige Blind-/Buried Vias sorgen für die elektrische Verbindung zwischen den Schichten.

4.2 Signalintegrität in der Übergangszone von starr zu flexibel

Die Starr-zu-Flex-Übergangszone ist der technische Kern eines Starr-Flex-Boards. UGPCB folgt im Herstellungsprozess dieser Zone den Designrichtlinien IPC-2221 und IPC-2223. Das Unternehmen verwendet eine Stufe, Allmähliches, starres Übergangsdesign, um eine Spannungskonzentration an der Biegeecke zu verhindern. Die Kontrolle des Flusses und des Harzaustritts von Prepregs mit geringem oder keinem Fluss gewährleistet eine dielektrische Gleichmäßigkeit in der Übergangszone.

Aus Sicht der Signalübertragung, der Z-Achsen-Wärmeausdehnungskoeffizient (Z-Achse CTE) ist ein wichtiger Indikator zur Bewertung der Zuverlässigkeit der Lochwand und zur Vermeidung von Durchkontaktierungsrissen nach thermischen Zyklen. Gemäß IPC-TM-650 2.4.24, Das in diesem Projekt verwendete Polyimid-Materialsystem hat einen Z-Achsen-WAK von nur 1.20% im Bereich von 50–260°C. Dies ist deutlich niedriger als die 3–4 % des Standard-FR4 (Quelle: Technisches Datenblatt SH260, Shengyi-Technologie). Dies bedeutet, dass die Modulplatine von UGPCB nach mehreren thermischen Reflow-Lötzyklen die mechanische Integrität in durchkontaktierten Löchern beibehält.

5. Hauptanwendungen und Einsatzszenarien

5.1 Hauptvorteile der modulbasierten Elektronik

Die UGPCB-Modul-Rigid-Flex-Leiterplatte ist speziell für die Modulverpackung konzipiert. Es bietet mehrere wichtige Vorteile bei HF-Modulen, Energieverwaltungsmodule, und Sensormodule:

• Ersetzt Stecker und Kabel: Starre Bereiche tragen Komponenten, während flexible Bereiche direkt als Verbindungskabel dienen. Dadurch werden Einfügedämpfungs- und Kontaktausfallrisiken bei herkömmlichen Platinen-zu-Platinen-Steckverbindern eliminiert. Bei der Hochfrequenzsignalübertragung, Dadurch werden Impedanzdiskontinuitäten auf ein Minimum reduziert.

• Vereinfacht die Montage: Eine Starrflexplatine übernimmt die Aufgabe einer starren Leiterplatte, ein flexibles Kabel, und Anschlüsse. Dies kann die Stückliste vereinfachen 30% Zu 50%.

• Reduziert Gewicht und Größe: In gewichtsbegrenzten Anwendungen wie Drohnen-Flugsteuerungsmodulen und Satelliten-Nutzlastmodulen, Durch die Verwendung einer Starrflex-Platte kann das Gewicht des Endprodukts um mehr als gesenkt werden 40% im Vergleich zu herkömmlichen Lösungen.

5.2 Repräsentative Anwendungen

Basierend auf seinen strukturellen Merkmalen und technischen Spezifikationen, Dieses Produkt eignet sich für die folgenden typischen Szenarien:

6. Materialauswahl und Leistungsanalyse

6.1 FR4 + PI-Verbundmaterialsystem

Polyimid (PI) ist vor allem aufgrund seiner hervorragenden thermischen Stabilität das Goldstandard-Basismaterial für flexible Bereiche. Seine Glasübergangstemperatur Tg übersteigt 250 °C, Dadurch kann es bleifreiem Reflow-Löten mit einer Spitzentemperatur von 260 °C ohne nennenswerte Erweichung standhalten. Auch, Der CTE von PI beträgt etwa 2–3×10⁻⁵/°C, was dem CTE von Kupfer von etwa 1,7×10⁻⁵/°C im Bereich von 100–200°C sehr nahe kommt. Dies reduziert die Schälspannung zwischen der Kupferfolie und der dielektrischen Schicht nach Temperaturwechsel.

Für den starren Bereich, UGPCB verwendet FR4, das den UL erfüllt 94 V-0 Flammschutzklasse. UL94 V-0 ist eine der strengsten vertikalen Brenntestqualitäten der Welt. Eine Probe muss im Inneren selbstverlöschend sein 10 Sekunden nach jeweils zwei 10-sekündigen Flammenanwendungen, und keine brennenden Tropfen dürfen den Baumwollindikator unten entzünden.

6.2 Leistungsvorteile der ENIG-Oberflächenveredelung

Das Modul Rigid-Flex PCB von UGPCB verwendet ENIG (Elektrololes Nickel -Eintauchgold) als Oberflächenbeschaffenheit. ENIG ist eine der besten Oberflächenveredelungsoptionen für hochdichte Verbindungs- und Hochfrequenzmodule. Seine wichtigsten Parameter sind:

• Basisschicht: Chemische Nickelschicht (Ni-P-Legierung) : Typische Dicke 3–5 μm mit 7–9 % Phosphorgehalt. Es sorgt für unterstützende Härte und verhindert die Interdiffusion zwischen Kupfer und Gold.

• Oberschicht: Immersionsgoldschicht (Au) : Dicke nur 0,03–0,1 μm (30–100 nm). Die Goldschicht ist sehr dicht und sorgt für eine hervorragende Benetzbarkeit und eine Sauerstoffbarriere für die Lötoberfläche.

Zu den wichtigsten Vorteilen von ENIG gehören::

• Hervorragende Ebenheit der Oberfläche: Die Nickelschicht füllt mikroskopische Unebenheiten auf Kupferspuren auf, Erstellen perfekt koplanarer Pads für Geräte mit hoher Pindichte wie BGAs und CSPs.

• Große Oxidations- und Korrosionsbeständigkeit: Die inerte Goldschicht behält die Lötbarkeit bei Langzeitlagerung für bis zu bei 12 Monate unter Standardbedingungen.

• Bleifreie Prozesskompatibilität: Die Nickelschicht verhindert wirksam die Bildung spröder intermetallischer Au-Sn-Verbindungen zwischen Gold und Lot, Gewährleistung einer langfristigen Zuverlässigkeit der Lötverbindung.

7. Kernherstellungsprozess und Qualitätskontrolle

Die Herstellung von Rigid-Flex-Boards umfasst mehr als 35 Produktionsschritte. UGPCB nutzt ein Qualitätsrückverfolgungssystem für den gesamten Prozess, um sicherzustellen, dass jede Starrflexplatine echt ist. Zu den wichtigsten Prozessschritten gehören::

7.1 Musterübertragung der inneren Schicht

Jede starre FR4-Schicht und die beiden flexiblen PI-Schichten werden separat einer Musterbelichtung der Innenschicht unterzogen Laser Direct Imaging (LDI). Nach der Trockenfolienkaschierung, Hochenergetische UV-Lichtquellen belichten das Bild direkt. Dadurch werden Filmverzerrungen und Maßabweichungen vermieden, die mit der herkömmlichen Filmbelichtung einhergehen, Gewährleistung einer guten Ausbeute bei einer Leiterbahnbreite von 4 mil/4 mil, durchweg oben 95%.

7.2 Stapelung und Vakuumlaminierung

Low-Flow- oder No-Flow-Prepreg verbindet die starren und flexiblen Bereiche. UGPCB uses vacuum lamination equipment with stepped temperature rise and precise pressure control. This achieves complete air removal and bubble-free resin filling in the rigid-to-flex transition zone, preventing uneven thickness or delamination failures.

7.3 Drilling and Hole Metallization

In this rigid-plus-flex multilayer structure, mechanisches Bohren (bit diameter ≥0.15mm) handles the rigid FR4 areas. CO₂ or UV laser drilling handles the flexible PI or coverlay areas to achieve microvias as small as 0.075mm. Desmear and hole wall metallization for the stackup material strictly follow IPC-TM-650 standards.

7.4 ENIG-Oberflächenfinish

After the outer layer solder mask and legend printing, the whole board goes through the ENIG electroless nickel and immersion gold process sections. Ein Computer mit Echtzeit-PID-Regelung überwacht die Badtemperatur, pH-Wert, und Nickel-Phosphor-Verhältnis. Dies gewährleistet eine gleichmäßige Nickeldicke und Goldabdeckung vom Plattenrand bis zur Mitte.

7.5 Entfernen und Profilieren von Deckschichten

An der Grenze zwischen starren und flexiblen Bereichen, Dieses Produkt muss beim endgültigen Schneiden unnötige FR4-Abfälle entfernen. UGPCB verwendet einen kombinierten Prozess aus Vorfräsen und Laserpräzisions-Tiefentrimmen, Kontrolle des Schnitttiefenfehlers innerhalb von ≤ ± 0,05 mm (Quelle: UGPCB SOW-Verarbeitungskontrolltabelle). Dann, Der Bediener reißt vorsichtig entlang der vorgeschnittenen V-Nut, um überschüssiges Plattenmaterial abzulösen. Dadurch werden Delaminationen und Mikrorisse, die durch Hochgeschwindigkeitsfräsen entstehen, vollständig vermieden.

8. Designrichtlinien und DFM-Empfehlungen

Um eine Massenproduktion mit hoher Ausbeute und Signalintegrität für eine Modul-Starrflex-Leiterplatte sicherzustellen, pay close attention to these design guidelines:

• Bend zone routing and stackup: Do not place any plated through holes (PTHS) or test points in the flexible bend zone. Doing so could cause main circuit disconnection from cracks in drilled holes or plated copper when bending. Keep trace counts low in the bend zone and use smooth transitions. Avoid 90-degree angle bends.

• Registration accuracy in rigid-to-flex transition zone: Gemäß IPC-6013D, strictly control the relative shift of annular rings between the rigid and flexible sections. This ensures copper vias do not expose bare dielectric fibers at the PI interface in the rigid zone. UGPCB’s engineering control keeps layer-to-layer misalignment below 50μm.

• Impedance control and stackup: In high-frequency module designs, consider the dielectric interface between PI material (DK ~3,4 bei 1 GHz) und FR4. Vermeiden Sie Impedanzunterbrechungen in der Übergangszone. Die UGPCB-Werksüberprüfung zeigt dies mit einer Leiterbahnbreite/-abstand von 4 mil, Die Differenzimpedanz kann stabil innerhalb von 100 Ω ± gesteuert werden 5%.

9. Produktmerkmale und Wettbewerbsvorteile

• Am leichtesten und dünnsten: Die fertige Gesamtdicke beträgt nur 0,70 mm (starrer Bereich 0,55 mm, flexibler Bereich 0,15 mm). Der minimale Biegeradius kann so niedrig sein wie 10 mal die Plattendicke (ca. 1,5mm).

• Hitzebeständig und stabil: Verwendet ein Polyimidsystem mit Tg >250°C, Übersteht bleifreies Reflow-Löten bei Spitzentemperaturen von 260 °C problemlos ohne nennenswerte Delamination oder Erweichung.

• Zuverlässig: Beschichtetes Kupfer in mehrschichtigen blinden/vergrabenen Durchkontaktierungen und Vollplatinen-PTH eliminiert Kontaktimpedanz von Kabeln und Steckverbindern im Originaldesign. Die fertige Platine von UGPCB hält zufälligen Vibrationen bis zu 60 G stand (Grms-Standard) und besteht die IPC-Klasse 3 Testen.

• Platzsparend: Die 6-lagige 4R+2F-Konstruktion passt problemlos in einen 3-mm-Spalt in faltbaren elektronischen Geräten. Es ersetzt den Platzbedarf für zwei starre Platinen, ein kabel, und vier Board-to-Board-Anschlüsse.

10. Zusammenfassung: Warum sollten Sie sich für das Modul Rigid-Flex PCB von UGPCB entscheiden??

Die Starr-Flex-Platine von UGPCB kombiniert starre Festigkeit und flexible Anpassungsfähigkeit perfekt für die Modulverpackung, dank professioneller elektronischer Designfähigkeiten und präziser Fertigungsausführung. Mit FR4+PI-Materialien, Es erreicht eine ultradünne 3D-Verbindung von 0,70 mm. Die ENIG-Oberflächenveredelung gewährleistet eine hochpräzise Signalübertragung und Lötzuverlässigkeit. Im Vergleich zu herkömmlichen Lösungen mit starren Platinen und Steckverbindern, Das Modul Rigid-Flex PCB von UGPCB bietet insgesamt das beste Preis-Leistungs-Verhältnis, Raum, Gewicht, und Zuverlässigkeit.
