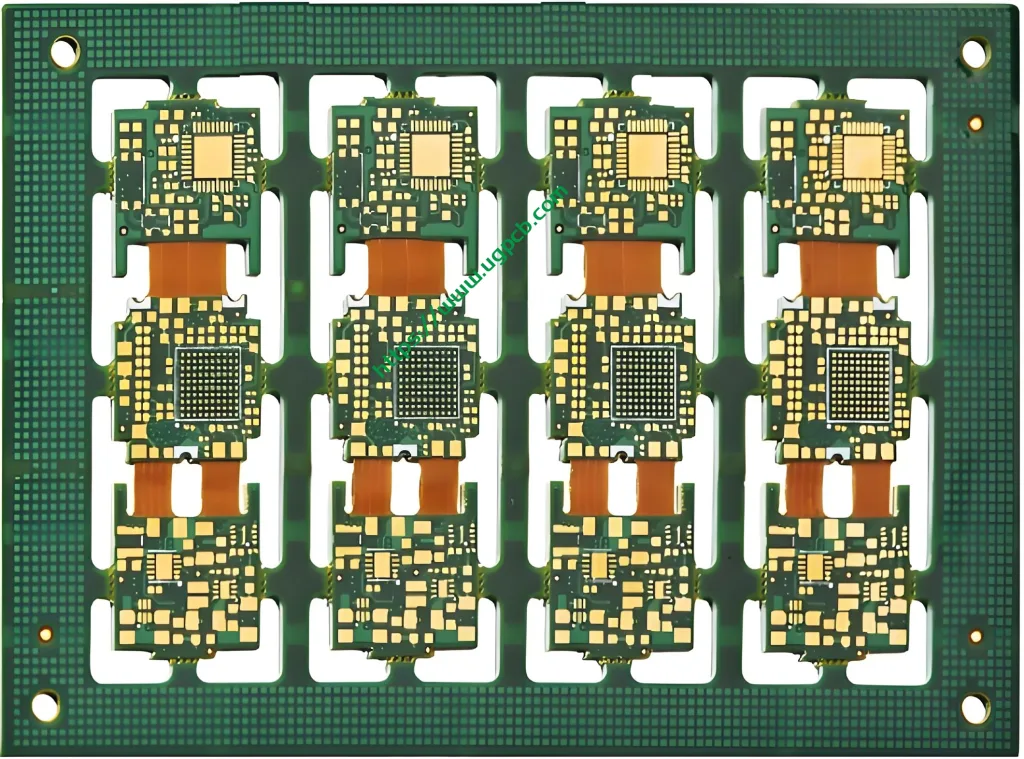

6 Schichten starr-Flex-PCB: Die ultimative medizinische PCBA-Lösung (1.0mm, ENIG-plattiert)

Produktübersicht | Integriert & Optimierte Elektronikarchitektur

Der 6 Layers Rigid-Flex PCB kombiniert mehrschichtige starre Platinen mit flexiblen Schaltkreisen durch einen präzisen Laminierungsprozess. Diese Struktur hebt die 3D-Montagefähigkeit auf ein neues Niveau. UGPCB entwirft dieses Modell speziell für anspruchsvolle medizinische Anwendungen. Die endgültige Plattenstärke beträgt 1,0 mm. Die Oberfläche verwendet ENIG 2µ“ (Eintauchen Gold). Diese Oberfläche gewährleistet eine hervorragende Ebenheit und liefert eine hervorragende elektrische Leistung für die Platzierung von Komponenten mit hoher Dichte.

Technische Definition & Einstufung | IPC-6013E-Konformität

Gemäß IPC-6013E, A Starrflex-Leiterplatte hat drei oder mehr leitfähige Schichten. Es enthält sowohl starre als auch flexible Materialien mit durchkontaktierten Löchern. Für eine genaue Datenverfolgung und Rückverfolgbarkeit, Klassifizieren Sie das Produkt anhand dieser Dimensionen:

• Stapelklassifizierung: 2+2+2 mehrschichtiger Hybrid (1.0mm Gesamtdicke)

• IPC-Leistungsklasse: Klasse 3 (entscheidend für medizinische Geräte, die einen Dauerbetrieb erfordern)

• Materialsystem: Zusammengesetzt (FR-4 starrer Bereich + PI-Polyimid-Flexbereich)

• Oberflächenbeschaffenheit: ZUSTIMMEN 2µ“ (Eintauchen Gold)

• Anwendungsfeld: Professionelle medizinische Elektronik

Materialauswahl & Stapeln | PI- und FR-4-Gold-Kombination

Die Materialauswahl legt die Leistungsobergrenze für jeden fest 6 Lagen Starrflex-Leiterplatte. UGPCB verwendet ein fortschrittliches FR-4 + PI-Verbundsystem.

• Starrer Bereich (FR-4): High-Tg-Material bietet mechanischen Halt und Wärmeableitung für große Chips, Anschlüsse, und schwere Bauteile.

• Flexbereich (Polyimid – PI): Der flexible Kern besteht aus Polyimid. 2L FCCL (klebstofffreies Kupfer) Bietet eine bessere Dimensionsstabilität und Biegefestigkeit bei hohen Temperaturen als 3L FCCL. Die Schälfestigkeit muss IPC-TM-650 entsprechen 2.4.9, typischerweise ≥0,8 N/mm, um Delamination beim dynamischen Biegen zu verhindern.

• Stapeldesign (2+2+2): Zwei flexible Schichten und vier starre Schichten greifen ineinander. Diese Sandwichstruktur behält eine Gesamtdicke von 1,0 mm bei und bietet gleichzeitig eine vollständige Abschirmung der Signalschichten.

Arbeitsprinzip & Signalintegrität | Nahtlose Verbindung

Aus Sicht des elektrischen Pfades, das Funktionsprinzip von a 6 Schichten Starrflex-Leiterplatte ist unkompliziert und dennoch clever. In einem traditionellen „PCB + Stecker + FPC“-Setup, Jeder Stecker führt zu Impedanzdiskontinuitäten und Einfügungsverlusten.

In einer Starrflex-Platine, Kupferleiterbahnen zwischen flexiblen und starren Schichten sind direkt durch durchkontaktierte Löcher verbunden (PTH), Blind Vias, und vergrabene Vias. Diese nahtlose Verbindung reduziert die Signalreflexion während PCBA-Montage. Für hochpräzise medizinische Bildgebungsgeräte, die mit GHz-Frequenzen betrieben werden, Die nahtlose Verbindung wirkt sich direkt auf die Klarheit der Bildgebung und die algorithmische Wiederherstellung aus.

Wichtige Designspezifikationen & Parameter | Technische Kennzahlen

UGPCB legt enge Design- und Fertigungstoleranzen für fest 6 Lagen starr-flexibler Leiterplatten, um Produzierbarkeit und hohe Zuverlässigkeit zu gewährleisten. Siehe die Tabelle unten.

*Das Design folgt IPC-2223. Der Mindestbiegeradius beim dynamischen Biegen muss ≥10× Plattendicke betragen. Zum statischen Biegen oder Einbauen, Verwenden Sie eine Dicke von ≥6×, um Kupferermüdungsbrüche zu vermeiden.*

Schlüsselmerkmale & Designvorteile | Strukturelle Vorteile

Die UGPCB 6 Schichten Starrflex-Leiterplatte bietet diese zentralen Wettbewerbsvorteile:

1. Nahtlose interne Verbindung: Macht Board-to-Board-Anschlüsse überflüssig, Reduzierung der BOM-Anzahl der B2B-Stecker insgesamt Leiterplatte Gewicht.

2. Hervorragende Anpassungsfähigkeit an den 3D-Raum: Das 1,0 mm dünne Profil und das PI-Material ermöglichen eine maximale Biegung entlang der Gehäusekurven medizinischer Geräte für ungewöhnliche Layouts.

3. Hohe Vibrationsfestigkeit: Entfernen des schwächsten mechanischen Glieds (Anschlüsse) verleiht Starrflex-Platinen eine überlegene Leistung in Herzschrittmachern oder tragbaren Monitoren unter Vibration.

4. Signalintegrität: Im 6-Lagen-Stapel, Innenschichten können als solide Strom- und Erdungsebenen dienen. Diese bieten perfekte Referenzebenen für Top-Layer-Signale mit ENIG 2µ“-Finish.

Herstellungsprozess, Qualitätssicherung & IPC-Standards | Strenge Prozesskontrolle

Herstellung a 6 Schichten Starrflex-Leiterplatten sind viel komplexer als gewöhnliche Mehrschichtplatinen. UGPCB kontrolliert diese wichtigen Schritte streng, um die IPC-6013-Klasse zu erfüllen 3, der höchste Zuverlässigkeitsstandard für die Medizin, Luft- und Raumfahrt, und militärische Anwendungen.

1. Schneiden & Bildgebung der inneren Schicht
   Kupferfolie reinigen, FR-4, und PI-Substrate. Verwenden LDI (Laser Direct Imaging) um eine Registrierungsgenauigkeit von ±20 µm zu erreichen 0.15 mm feine Linien.

2. Laminierung (kritischer Schritt)
   Verbinden Sie starre FR-4-Abschnitte mit flexiblen PI-Abschnitten in einem Vakuumlaminator bei 180 °C ±5 °C und präzisem Druck. Kontrollieren Sie den Klebstofffluss, um ein Ausbluten des Harzes in den Biegebereich zu verhindern, die klebstofffrei bleiben sollte.

3. Bohren & Metallisierung
   Kombinieren Sie mechanisches und Laserbohren. Weil PI und FR-4 unterschiedlich sind, Verwenden Sie einen Plasma-Desmear-Prozess, um eine gute Rauheit und Haftung der PTH-Lochwand zu gewährleisten.

4. Überzug & Oberflächenbeschaffung
   Nach vollflächiger Verkupferung, Tragen Sie ENIG 2µ“ Immersionsgold auf. Die medizinische Industrie bevorzugt diese Oberfläche wegen ihrer flachen Oberfläche und hervorragenden Biokompatibilität.

5. Zuverlässigkeitstests gemäß IPC-TM-650

   • Biegezyklustest: Bewertet die flexible Lebensdauer

   • Thermischer Stresstest: simuliert Reflow und Thermoschock

   • Mikroschliffanalyse: Verifiziert die Integrität des PTH-Kupfers und die Laminierungsverbindungslinie

Anwendungen | Medizinisch & High-End-Industriefokus

UGPCB hat diese 1,0 mm entwickelt 6 Lagen starr-flexibler Leiterplatten für anspruchsvolle Szenarien, die eine extreme Raumausnutzung und Zuverlässigkeit erfordern.

• Medizinische Bildgebung & Ultraschallsonden: Im Inneren befindet sich ein winziger Wandlergriff, Bei dichten Bauteilen muss die Platine in einem engen 3D-Raum gefaltet und zusammengebaut werden.

• Implantierbare medizinische Geräte: Herzschrittmacher und Neurostimulatoren erfordern eine geringe Größe, Leichtes Gewicht, und steckerlose hohe Zuverlässigkeit.

• Tragbare Monitore: Der starre Bereich trägt Späne mit ausreichender Festigkeit, während sich der Flexbereich für Bildschirmanschlüsse zusammenfalten lässt.

• Minimalinvasive chirurgische Instrumente: Laparoskopische und Roboterinstrumente benötigen hochintegrierte PCBA-Komponenten mit einem sehr engen Innendurchmesser.

Markttrend: Das Globale Starrflex-Leiterplatte Der Marktwert betrug ca $2.604BillichON2025.ICHTichmitXPecTeDTErzACH$3.726 Milliarden von 2032, mit einer CAGR von 5.25%. Im Segment der medizinischen Leiterplatten, Die Wachstumstreiber sind besonders stark. Designer setzen die Fine-Line/Space- und HDI-Technologie immer häufiger ein.

Warum UGPCB? | Dein 6 Hersteller von starr-flexiblen Leiterplattenschichten

Komplex 6 Starrflex-Leiterplattenprojekte benötigen einen Hersteller mit ausgereifter Technologie und technischer Unterstützung. UGPCB verfügt über eine erweiterte HDI-Produktion Linie und erfahrene Ingenieure, die auf Flex-Laminierung spezialisiert sind. Wir versprechen es:

• Kostenloser DFM-Check: Holen Sie vor der Bestellung Feedback zur Herstellbarkeit von Starr-Flex-Übergangsbereichen ein.

• Strenge IPC-Konformität: Die Massenproduktion folgt der IPC-6013-Klasse 3 / Klasse 2 Standards.

• Qualitätsservice: Prototyping und Serienfertigung erhalten die gleiche Spitzenqualität.

• Schnelldrehungsprototyping: Für den schnellen Bedarf medizinischer Projekte, Wir bieten eine beschleunigte Produktion.

📞 Holen Sie sich Ihr schnelles PCB-Angebot
UGPCB bietet benutzerdefinierte 6 Schichten Starrflex-Leiterplattenlösungen mit ENIG 2µ“-Oberfläche und 1,0 mm spezieller Dickenkontrolle. Besuchen Sie unsere offizielle Website oder senden Sie Ihre Gerber-Dateien an sales@ugpcb.com für technischen Support.
