Starrflexibler HDI-Leiterplatten-Prototyp für die Automobilindustrie | UGPCB – 1+2+1 Stapeln, FR-4+PI, Nur 2 Stunden"

1. Markthintergrund: Warum Automobilelektronik hochzuverlässige Leiterplatten benötigt

Moderne Elektrofahrzeuge und ADAS-Systeme verbrauchen jedes Jahr mehr elektronische Teile.
Daten des China Commercial Industry Research Institute zeigen: Chinas Markt für Automobilelektronik erreichte im Jahr 169 Milliarden US-Dollar 2024, mit a 10.95% jährliches Wachstum. Diese Nachfrage drängt Ingenieure dazu, traditionelle Starrsysteme zu ersetzen Leiterplatten + Kabelbäume mit kompakteren und zuverlässigeren Lösungen.

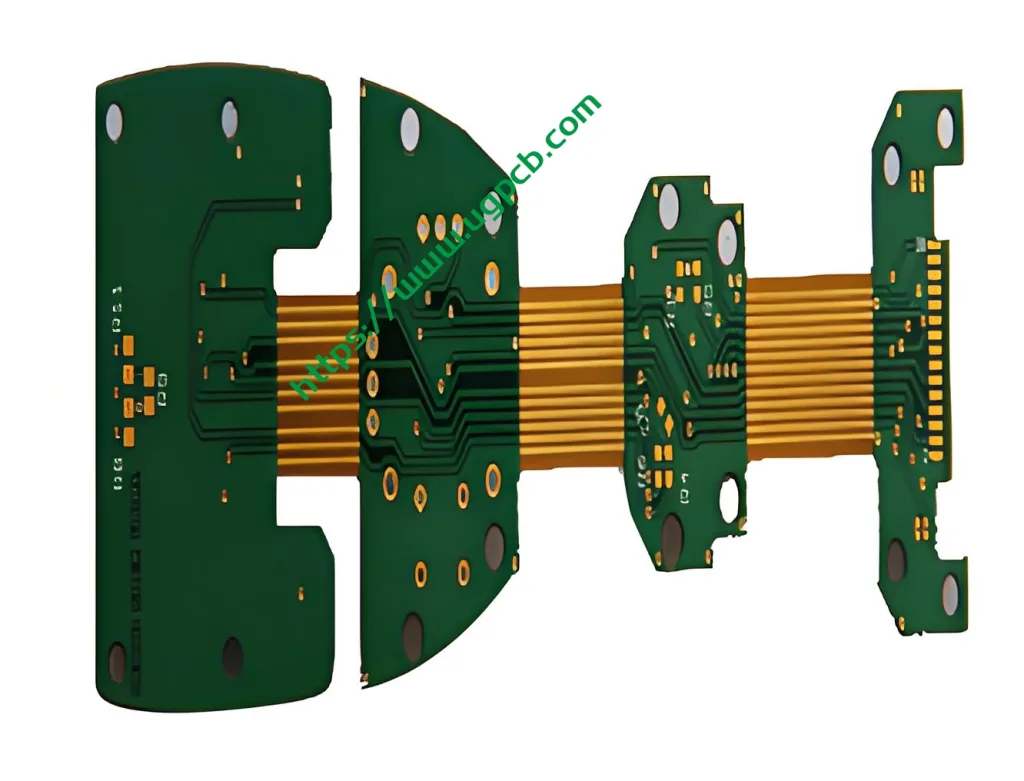

A Starrflex-Leiterplatte vereint die Stabilität starrer Platinen mit der Biegsamkeit flexibler Leiterplatten.
Branchenstudien zeigen, dass die Umstellung auf Starrflex möglich ist:

Sparen Sie ca. 40 % Installationsraum
Vibrationsbedingte Ausfälle um ca. 65 % reduzieren
Niedrigere Stücklistenkosten um ca. 22 % durch höhere Integration

Es wird erwartet, dass der weltweite Markt für Starrflex-Leiterplatten für die Automobilindustrie USD übersteigt 5 Milliarden von 2025.

UGPCB hat das entworfen Kfz -PCB (HDI R-FPCB) – eine starrflexible Leiterplatte mit hoher Verbindungsdichte, die der ISO entspricht 26262 und IPC-6012DA-Klasse 3 Anforderungen. Es ist die ideale Wahl für Sie Starrflex-Leiterplatten-Prototyp für die Automobilindustrie.

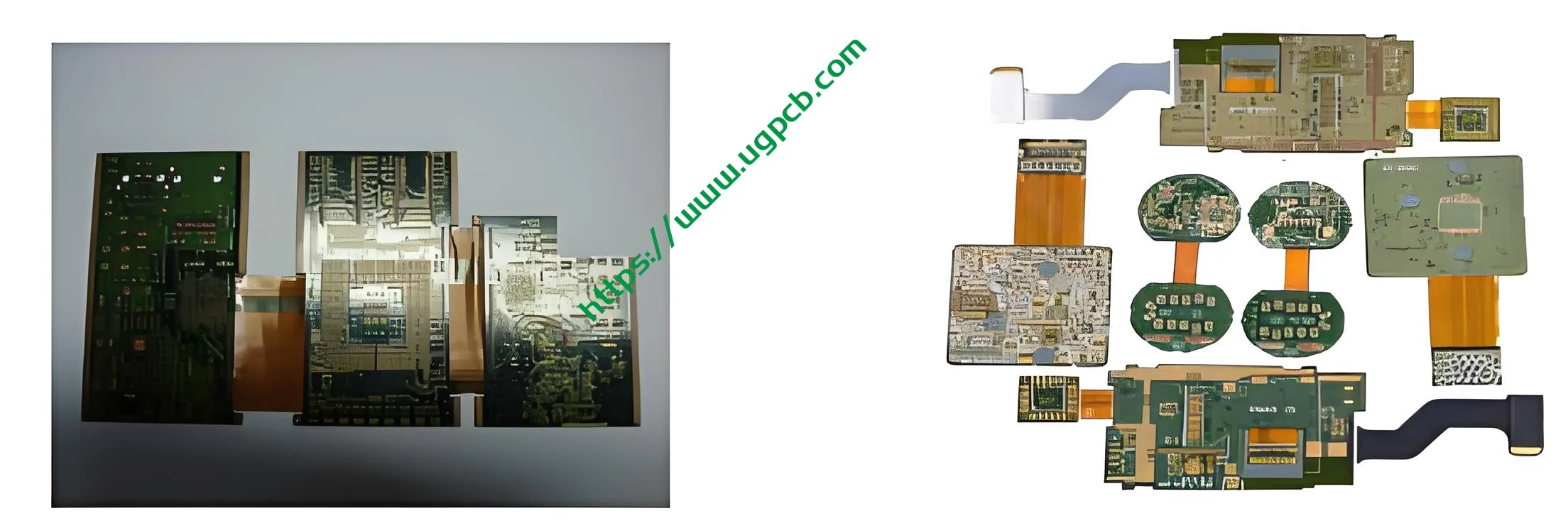

HDI R-FPCB

2. Produktdefinition & Wissenschaftliche Klassifikation

2.1 Produktname & Modell

Produktname: Kfz -PCB (HDI R-FPCB) – Starrflexible HDI-Leiterplatte in Automobilqualität
Modellcode: HDI R-FPCB 1+2+1 Struktur
Fokus-Schlüsselwort: Prototyp einer Starrflex-Leiterplatte für die Automobilindustrie (Yoast SEO-Fokus-Keyword)

2.2 Wissenschaftliche Klassifikation (Basierend auf IPC & UL-Standards)

Klassifizierungsmethode	Standard	Kategorie
Nach Struktur	IPC-2223	Starrflexible Mehrschichtplatine (≥3 leitfähige Schichten)
Durch HDI-Technologie	IPC-2226	Typ III – 2-Stufen-HDI mit „1+2+1“-Aufbau, Laser-Mikrovias
Nach Leistungsklasse	IPC-6013	Klasse 3 (hohe Zuverlässigkeit, Dauerbetrieb)
Auf Antrag	- -	Automobilelektronik – Steuergerät, Adas, BMS, Infotainment

2.3 Schlüsselparameter (Kurzreferenztabelle)

Parameter	Spezifikation
Modell	Kfz -PCB (HDI R-FPCB)
Material	FR-4 + PI (Polyimid)
Schichtaufbau	1+2+1 (2-Stufen-HDI-Starrflex)
Farbe der Lötstoppmaske	Grün / Weiß
Fertige Dicke	1.2 mm
Kupferdicke	0.035 mm (1 OZ)
Oberflächenbeschaffenheit	Nur 2 Stunden” (Elektrololes Nickel -Eintauchgold)
Min. Linienbreite / Abstand	0.1 mm / 0.1 mm
Anwendung	Prototyp einer Starrflex-Leiterplatte für die Automobilelektronik

Tisch 1 – Kernspezifikationen von UGPCB Automotive PCB (HDI R-FPCB).

3. Stapeln & Struktur: „1+2+1“ 2-Stufen-HDI-Starrflex

3.1 Der 1+2+1 Stackup erklärt

Das Starrflex-Leiterplatten-Prototyp für die Automobilindustrie verfügt über a 1+2+1 HDI-Aufbau:

Schicht 1 – Äußere starre Schicht (Komponentenmontage & Routenführung)
Schicht 2 – 1 HDI Aufbau (begraben / blinde Microvias)
Schicht 3 – Kernschicht (Enthält PI-Flex-Bereich)
Schicht 4 – 2. HDI-Aufbau
Schicht 5 – Äußere starre Schicht (Unterseitenführung & Löten)

Der flexible Bereich bleibt auf dem PI-Kern und öffnet sich durch die starre Abdeckung. Dieses Design bietet Ihnen eine hohe Routing-Dichte (HDI PCB) und 3D-Biegbarkeit (Starrflex-Leiterplatte).

3.2 HDI-Klassifizierung gemäß IPC-2226

IPC-2226 definiert HDI durch: Linienbreite/-abstand ≤ 100 µm, Microvia-Pad < 400 µm, und Dichte > 20 Pads/cm².
Unser 0.1 mm Zeile/Leerzeichen entspricht dem Standard. Laser-Microvias ermöglichen die 1+2+1 Struktur als Typ II (2-Schritt HDI) – ideal für die Automobilelektronik.

HDI-Typ (IPC-2226)	Aufbaufunktion	Typische Anwendung
Typ I (1-Schritt)	Einzelne Microvia-Schichten auf dem Kern	Unterhaltungselektronik
Typ II (2-Schritt)	Zwei Aufbauschichten pro Seite	Automobil, industriell, High-End-Geräte
Typ III (≥3-stufig)	Beliebige Verbindungsebene	Flaggschiff-Smartphones

3.3 Materialien: FR-4 + PI

Starre Bereiche (FR-4) – Epoxidglasgewebe. Bietet starken mechanischen Halt für schwere Komponenten (Anschlüsse, große ICs).
Flexbereich (PI) – Polyimidfolie (FCCL). Tg > 260°C, UL 94 V-0-zertifiziert. Hält den Temperaturen im Motorraum stand.

Der CTE (Wärmeausdehnungskoeffizient) Unterschied zwischen PI (16–20 ppm/°C) Und FR-4 (14–18 ppm/°C) ist kritisch. UGPCB steuert die Laminierungsparameter, um eine Delaminierung bei Temperaturwechseln von –40 °C bis +125 °C zu vermeiden.

4. Designrichtlinien für Hochleistungs-Rigid-Flex-HDI-Leiterplatten

4.1 Feine Linie & Raum (0.1 mm / 0.1 mm)

Erreichen 0.1 mm Spur/Leerzeichen mit 1 OZ Kupfer erlaubt 50% höhere Routing-Dichte als 0.15 mm-Designs.
Für Automobil Leiterplatte spätere Montage, Befolgen Sie diese Regeln:

Impedanzkontrolle – Passen Sie die Impedanz des Differentialpaars an (90 Oh / 100 Oh) sowohl in den FR-4- als auch in den PI-Zonen.
Passende Länge – Halten Sie die Intra-Paar-Diskrepanz aufrecht < 0.5 mm auf der Biegefläche, da PIs Dk (3.4–3,5) unterscheidet sich von FR-4 (4.2–4,5).

4.2 Berechnung des Biegenradius (IPC-2223)

Starrflexible Leiterplatten müssen aus Gründen der Zuverlässigkeit Mindestbiegeradien einhalten.
Gemäß IPC-2223 und Branchenpraxis:

$R_{M ich N, S T A T ich C} = (6 Zu 12) \times T_{biegen}$ $R_{M ich N, D y Nami C} \geq 10 \times T_{biegen}$

Wo $T_{biegen}$ = Gesamtdicke des Flexbereichs (Kupfer + Deckschicht).
Für einen typischen 0.2 mm Flexstapel, Der statische Mindestradius beträgt 1,2–2,4 mm. UGPCB empfiehlt R ≥ 6 mm für dynamische Biegung in Türscharnieren oder Sitzverstellungen.

Flexibles Schaltkreisbiegebereichsdesign: Routing-Regeln und Best Practices für starr-flexible Leiterplatten

4.3 Starr-Flex-Übergangszone – Wichtige Punkte

45° konische Schnittstelle – Verhindert Stresskonzentration.
Verlegen Sie die Spuren parallel zur Biegeachse – Überqueren Sie den Biegebereich niemals senkrecht.
Tropfenförmige Pads & abgerundete Abdecköffnungen – Mechanische Belastungen verteilen.
Verwenden 0.5 Unzen Kupfer in High-Flex-Zonen - - 1 OZ ist stärker, aber weniger flexibel.

Starr-Flex-PCB-Design: Best Practices und wesentliche Prinzipien

5. Ablauf des Herstellungsprozesses (ISO & IPC-konform)

UGPCB folgt IPC-6013D für die Starrflex-Qualifizierung. Schlüsselschritte:

Bildgebung der inneren Schicht – FR-4-Kern und PI-Flexschicht getrennt. AOI-Prüfungen 0.1 mm-Linien.
Laserbohrung (blind / vergrabene Microvias) - - CO₂-Laser entfernt FR-4; UV-Laser für < 50 µm-Löcher.
Desmear & stromloses Kupfer – Aktiviert Lochwände für die Beschichtung.
Durch Füllung & Plattenbeschichtung – Mit Kupfer gefüllte Blindvias (Hohlraumrate < 5%).
Sequentielle Laminierung – Baut die 1+2+1 in zwei Schritten stapeln. Der Flexbereich wird beim Laminieren der starren Schicht abgedeckt.
Außenschicht & Lötmaske – Grüner oder weißer LPI-Lötstopplack aufgetragen.
Nur 2 Stunden” Oberflächenbeschaffung – IPC-4552-konform: 3–7 µm Ni + ≥0,05 µm Au. Doppelte Golddicke für Korrosionsbeständigkeit.
Routenführung & elektrische Prüfung - - 100% Flying-Probe- oder Fixture-Test.

6. Leistung & Zuverlässigkeitsdaten (IPC-TM-650)

Prüfen	Zustand	Erfordernis	Standard
Dielektrische Spannungsfestigkeit	≥1000 VDC	Keine Panne	IPC-TM-650 2.5.7
Isolationsresistenz (Normal)	≥10^11 Ω	Passieren	IPC-TM-650 2.5.3
Thermalradfahren	–40°C ↔125°C, 1000 Zyklen	Keine Delamination, ΔR < 10%	IPC-TM-650 2.6.7
Feuchte Hitze	85°C / 85% RH, 1000H	IR ≥ 10^9 Ω	IPC-6013-Klasse 3
Vibration	10–2000 Hz, 20G, 4h/Achse	Keine intermittierenden Öffnungen	ISO 16750-3
Dynamisches Biegen	R = 5 mm, 5000 Zyklen	Kein offener Stromkreis	Industriestandard

Alle Tests folgen den IPC-TM-650-Methoden und der IPC-6013-Klasse 3 Anforderungen.

7. Schlüsselmerkmale & Anwendungsszenarien

7.1 Warum sollten Sie sich für diese starr-flexible HDI-Leiterplatte für die Automobilindustrie entscheiden?

1+2+1 HDI + Starrflex – Hohe Dichte und Biegsamkeit.
0.1 mm Zeile/Leerzeichen – Unterstützt BGA-Pitch ≤ 0.5 mm.
UL 94 V-0 – Flammhemmend (erlischt im Inneren 10 Sekunden).
Nur 2 Stunden” – Doppelte Golddicke für eine Automobillebensdauer von 10–15 Jahren.
Quick-Turn-Prototyp – Muster sind in 7–10 Tagen fertig.

7.2 Typische Anwendungsfälle für Ihren PCB-Prototyp für die Automobilelektronik

ECU (Motorsteuergerät) – Sensorsignale direkt auf PI flex integriert, Eliminierung von Anschlüssen.
ADAS-Domänencontroller – Radar / Kameramodule benötigen Hochgeschwindigkeitssignale und Faltstrukturen.
Infotainmentsystem – FPC ersetzen + BTB-Steckverbinder mit einer Starrflex-Leiterplatte.
BMS (Batteriemanagementsystem) – Gestapelte Spannungs-/Temperaturkanäle mit UL 94 V-0-Konformität.
Kfz-Kameramodul – Flexabschnitt lässt sich ohne Kabelbaum durch Türscharniere biegen.

8. Warum eine Partnerschaft mit UGPCB für Ihren starr-flexiblen PCB-Prototyp für die Automobilindustrie eingehen??

IPC-Mitglied + UL-zertifiziert – Vollständige Konformität mit IPC-6012DA & IPC-6013D.
16,000 m² moderne Anlage – Jahreskapazität 600,000 m², dedizierte HDI-Produktionslinie.
Kostenlose DFM-Rezension - - 15+ Jahre durchschnittliche Erfahrung. UGPCB hilft Ihnen, den Stapelaufbau und den Biegeradius zu optimieren.
Schnelle Prototypenlieferung – 7–10 Tage für Starr-Flex-Proben.
Kostenlose technische Beratung – CTE-Mismatch-Analyse, Impedanzabstimmung, und SMT-Montageberatung.

9. Holen Sie sich ein Angebot – starten Sie noch heute Ihren starr-flexiblen HDI-Leiterplatten-Prototyp für die Automobilindustrie

Senden Sie Ihre Gerber-Dateien oder teilen Sie Ihre technischen Anforderungen mit. UGPCB reagiert innerhalb 2 Stunden mit einer kostenlosen Stackup-Empfehlung und einem Kostenvoranschlag.

Kontaktieren Sie uns jetzt – Füllen Sie einfach das kurze Formular unten aus:

Name der Firma
Telefon / WeChat / WhatsApp
Designbedarf oder Zielbudget

UGPCB hilft Ihnen beim Aufbau hoher Zuverlässigkeit, Hochintegrierte Automobilelektronik – jeweils eine Starrflex-Leiterplatte.

Erklärung

Alle Spezifikationen und Daten in diesem Dokument basieren auf IPC-2223, IPC-2226, IPC-6013, UL 94, und öffentlich zugängliche Marktberichte (Chinesisches Forschungsinstitut für kommerzielle Industrie, 2025). UGPCB behält sich das Recht vor, technische Daten zu aktualisieren. Bitte kontaktieren Sie den UGPCB-Vertrieb für die neuesten technischen Richtlinien.
